Flight controller en ESC voor FPV racing drone-Snelle verzending

Description

Beschrijving:Deze flight controller is uitgerust met de nieuwste STM32 G4 MCU met rekenversneller voor optimale prestaties tijdens de vlucht. Hij beschikt over een OSD aan boord voor KISS-vluchtafstemming, twee speciale BEC’s voor 5V en 16V schakelbare voeding, DSHOT2400-uitgangen voor ondersteuning van maximaal 8 motoren, en dubbele 20×20 en 30×30 :Momenteel ondersteunt deze flight controller geen BLHeli_32 ESC-configuratie via FC Passthrough en BLHeli_32 ESC-telemetrie/stroomuitlezing. Een Betaflight Flight Controller is nodig om de BLHeli32 ESC-instelling te :

• Nieuwste STM32G4-processor
• 170Mhz + Math-versneller
• MPU6000
• Voedingsspanning 6-27V (2S-6S Lipo)
• 2x toegewezen BEC aan boord (elk max. 600mA)
• 5V BEC voor RX
• 5V/16V BEC voor VTX (schakelbaar en echte Pit*)
• 2x 8-pins connector voor soldeervrije ESC-aansluiting
• Connector 1: ESC-signaal 1-4, telemetrie, VCC, GND
• Connector 2: ESC-signaal 5-8 (afhankelijk van UAV-type 1-4), telemetrie, VCC, GND
• 1x 8-pins connector voor soldeervrije VTX, cam-aansluiting en OSD of digitale systemen
• echte pit* VCC, GND, Video in, Video uit, BEC 5V/16V, VCS/TX3, RX3
• 2x 6-pins connectoren voor serienummers
• RX1, TX1, 3.3V, VCC, 5V, GND
• RX3, VCS/TX3, RGB-LED, VCC, 5V, GND
• 1x 4-pins connector voor ontvanger
• Signaal, TLM, 5V, GND
• 5 UART-series
• UART 1 gratis
• UART 2 gebruikt voor ontvanger
• UART 3 gratis
• UART 4 gebruikt voor OSD aan boord, kan worden vrijgegeven
• UART 5 gebruikt voor ESC’s / TLM / Onewire
• 4 ESC-soldeerpads (Signaal/GND) in elke hoek
• Zoemerpads
• 4 kleine RGB-LED’s (selecteerbare kleur)
• Ondersteunde ESC-protocollen: PWM, Oneshot125, Oneshot42, Dshot150/300/600/1200, FETtec Onewire
• FETtec KISS-firmware
• OSD aan boord
• Grafische OSD (STM32)
• Volledige KISS-afstemming
• Filter (PID’s, tarieven, instellingen)
• LED-besturing (RGB LED, Racewire)
• VTX
• Live datagrafieken (Spanning, motortoerental, stroom, motortemperatuur, gyrowaarden, verbindingskwaliteit)
• KISS GPS ondersteuning + live kaart
• Aangepast grafisch pilootlogo
• Stick-overlay
• Aangepaste lay-out
• kan worden gedeactiveerd voor gebruik van digitale systemen

50A ESC

• Continue stroom: 50A x4
• Burst-stroom: 60A x4
• Ondersteunt 4-6S batterij
• Ondersteunt DShot 150/300/600/1200 & MultiShot/OneShot/Proshot/PWM
• ESC-telemetrie Ondersteund
• Analoge stroomsensor aan boord
• Geen output BEC
• BLHeli_32 firmware
• 1000uf 35v condensator inbegrepen (sterk aanbevolen voor 6s setup)
• Ampèremeter schaalverhouding: 168
• Afmetingen: 45x37x6mm / Gewicht: 13,8g
• Montagegaten: M4 30,5×30,5 mm (M3 doorvoertules inbegrepen)

Functies:

• Nieuw en sneller F4 MCU @ 150Mhz (vergeleken met F3 @108Mhz & F0 @48Mhz)
• PWM output tot 96K (standaard 48K)
• Afzonderlijk aandrijf- en stuurcircuit, dit vergroot de stroomcapaciteit van het aandrijfcircuit en vermindert de elektrische interferentie met het stuurcircuit.

Handleiding:

Handleiding Flight Controller

Specificaties Tekko32 ESC (50A)

Tips:

Overzicht BLHeli_32 ESC Firmware

GitHub

Pakket Inbegrepen:

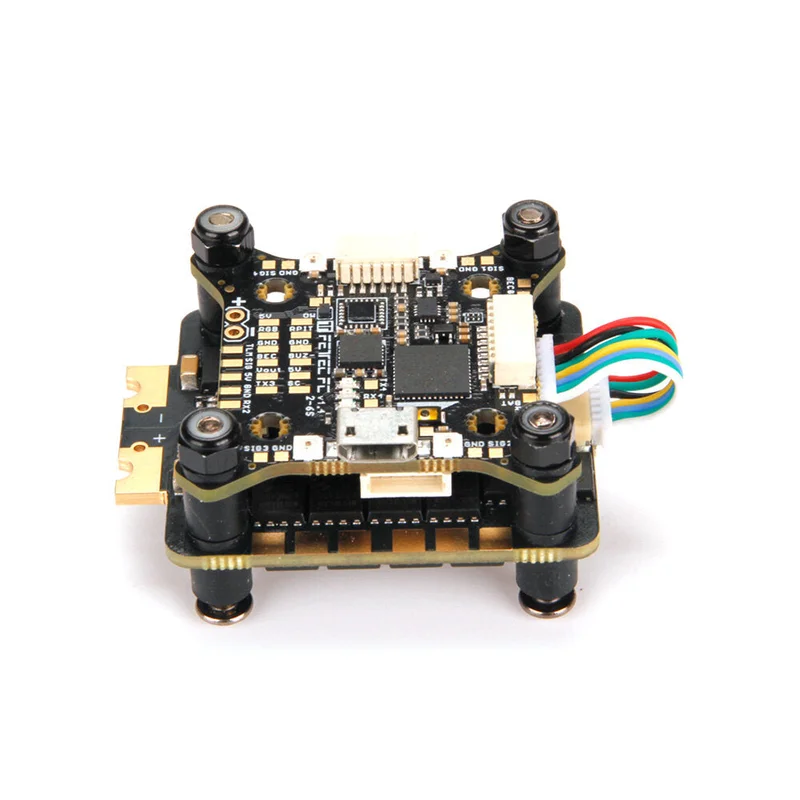

• 1x FETTEC FC G4 STAPEL 50A
• 1x Elektrolytische condensator: 1000uF 35v
• 1x JST SH1.0 8pin naar 8pin 25mm kabel
• 1x JST SH1.0 8pin naar 8pin 65mm kabel
• 1x JST SH1.0 8-pins 100 mm kabel
• 1x JST SH1.0 6-pins 100 mm kabel
