Externe S-meter / SWR / Vermogensmeter voor Yaesu FT-857 / FT-897-Snelle verzending

Description

Beschrijving:

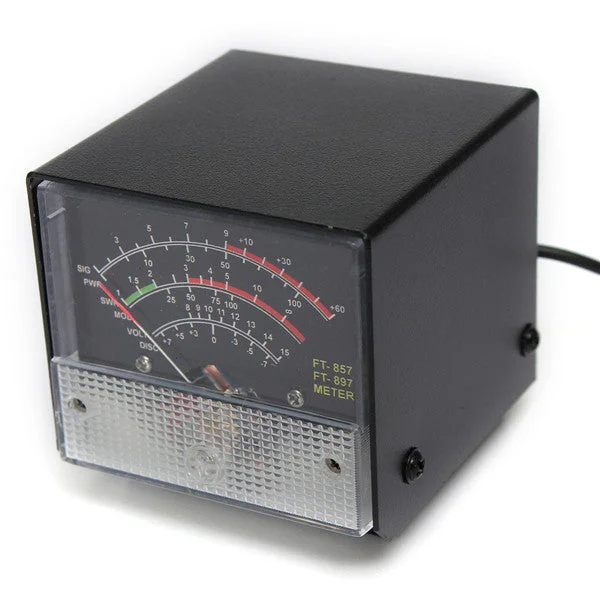

Externe S-meter / SWR / Vermogensmeter voor Yaesu FT-857 / FT-897

Specificaties:

• Afmetingen: 65 x 55 x 70 mm
• Materiaal: Metaal
• Kleur: Zwart, Wit

Instellingen voor externe display FT-857D / FT-897D:

Ontvangstinstellingen:

2. Roteren met [SELECT] om menu-item No-060 [MTR ARX SEL] op te roepen.
3. Roteren met [DIAL] om de externe instrumentweergave te selecteren:
   • -SIG: Weergave van de signaalsterkte
   • -CTR: Discriminator Center Meter
   • -VLT: Accuspanning
   • -N/A: Leeg
   • -FS: Kalibratiestandaard voor externe instrumenten met 1mA volle schaaloutput
   • -OFF: Zet de meter uit.
4. Druk op de [FUNC]-toets om de instellingen op te slaan en het instellingenmenu te verlaten.

Uitzendinstellingen:

1. Druk op de [FUNC]-toets om het instellingenmenu te openen en het uitgebreide menu in te schakelen.
2. Roteren met [SELECT] om menu-item No-061 [MTR ATX SEL] op te roepen.
3. Roteren met [DIAL] om de externe instrumentweergave te selecteren:
   • -PWR: Weergave van de zendvermogen
   • -ALC: Weergave van de automatische niveauregeling
   • -MOD: Weergave van het modulatie-niveau
   • -SWR: Weergave van VSWR
   • -VLT: Weergave van de voedingsspanning
   • -N/A: Leeg
   • -OFF: Zet de meter uit.

Kalibratiemethode:

1. Druk op de [FUNC]-toets om het instellingenmenu te openen en het uitgebreide menu in te schakelen.
2. Roteren met [SELECT] om menu-item No-060 [MTR ARX SEL] op te roepen.
3. Roteren met [DIAL] om FS te selecteren.
4. Gebruik een kleine platte schroevendraaier om het kalibratiegat aan de achterkant aan te passen, zodat de wijzer naar de volle schaal wijst.

Als je de menu’s 60 en 61 niet kunt vinden, zijn deze verborgen. Druk op de F-toets om de menu-instellingen te openen, stel het eerste menu in op ON, druk op de F-toets om te verlaten en op te slaan om het verborgen menu te openen.

In de verpakking:

• 1 x Externe S-meter / SWR / Vermogensmeter (Zwart of Wit beschikbaar)
