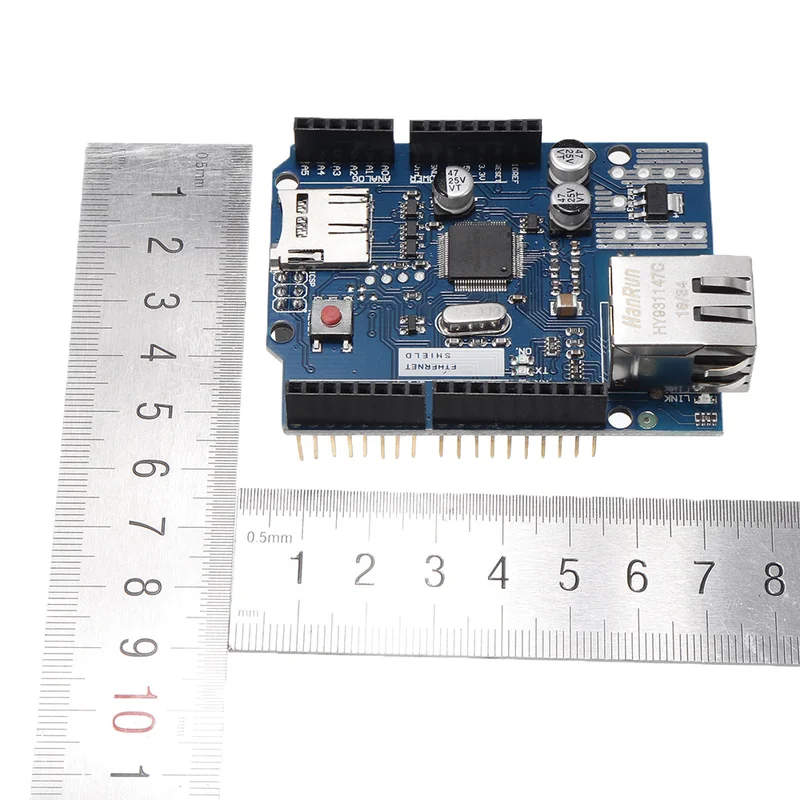

Ethernet shield W5100 R3 met PoE ondersteuning voor Arduino Uno, Mega en Nano-Snelle verzending

Description

Omschrijving:

Dit Ethernet-schild maakt het mogelijk om een Arduino-bord eenvoudig met het internet te verbinden. Plaats het schild op je bord, sluit het aan op je netwerk met een RJ45-kabel (niet inbegrepen) en volg een paar eenvoudige instructies om je projecten via het internet te bedienen. Het schild is gebaseerd op de Wiznet W5100 ethernet-chip, die een netwerkstack (IP) biedt die geschikt is voor zowel TCP als UDP en ondersteunt maximaal vier gelijktijdige socketverbindingen. Gebruik de Ethernet-bibliotheek om sketches te schrijven die via het schild verbinding maken met het internet. Het schild wordt verbonden met een bord via lange draadomhullende headers, waardoor de pin-indeling intact blijft en er een ander schild bovenop kan worden gestapeld.

Specificaties:

• Vereist een Arduino-bord (niet inbegrepen)
• Bedrijfsspanning: 5V (geleverd vanaf het bord)
• Ethernet controller: W5100 met interne 16K buffer
• Aansluitsnelheid: 10/100Mb
• Verbinding via SPI-poort

Voorzieningen:

• De meest recente revisie van het bord heeft de 1.0 pinout op revisie 3 van het UNO-bord.
• Het Ethernet-schild heeft een standaard RJ-45-verbinding, met een geïntegreerde lijntransformator en ondersteuning voor Power over Ethernet (PoE).
• Er is een micro-SD-kaartsleuf aan boord, die kan worden gebruikt om bestanden op te slaan voor netwerktoegang. Het is compatibel met de Uno en Mega (met de Ethernet-bibliotheek). De microSD-kaartlezer is toegankelijk via de SD-bibliotheek. Bij gebruik van deze bibliotheek is SS op Pin 4.
• Het schild bevat ook een resetcontroller, zodat de W5100 Ethernet-module correct wordt gereset bij inschakelen. Eerdere versies waren niet compatibel met de Mega en moesten handmatig worden gereset na opstarten.
• Het huidige schild heeft een Power over Ethernet (PoE) functie die stroom uit een conventionele gedraaide paar categorie 5 Ethernet-kabel kan extraheren:
• IEEE802.3af compliant
• Lage output rimpel en geluid (100mVpp)
• Ingangsspanning bereik: 36V tot 57V
• Overbelasting en kortsluitbeveiliging
• 9V uitgang
• Hoge efficiëntie DC/DC-converter: typ 75% @ 50% belasting
• 1500V isolatie (input naar output)

LED-indicatoren:

• PWR: geeft aan dat het bord en schild van stroom zijn voorzien
• LINK: geeft de aanwezigheid van een netwerkverbinding aan en knippert tijdens gegevensoverdracht
• FULLD: geeft aan dat de netwerkverbinding full duplex is
• 100M: geeft aan dat er een netwerkverbinding van 100 Mb/s is (in tegenstelling tot 10 Mb/s)
• RX: knippert wanneer het schild gegevens ontvangt
• TX: knippert wanneer het schild gegevens verzendt
• COLL: knippert wanneer netwerkbotsingen worden gedetecteerd

Opmerking:
De soldeerjumper met de aanduiding “INT” kan worden aangesloten om het bord in staat te stellen een door onderbreking gestuurde melding van gebeurtenissen van de W5100 te ontvangen, maar dit wordt niet ondersteund door de Ethernet-bibliotheek. De jumper verbindt de INT-pin van de W5100 met digitale pin 2 van het bord.

Pakket bevat:

• 1 x compatibel Ethernet-schild R3
