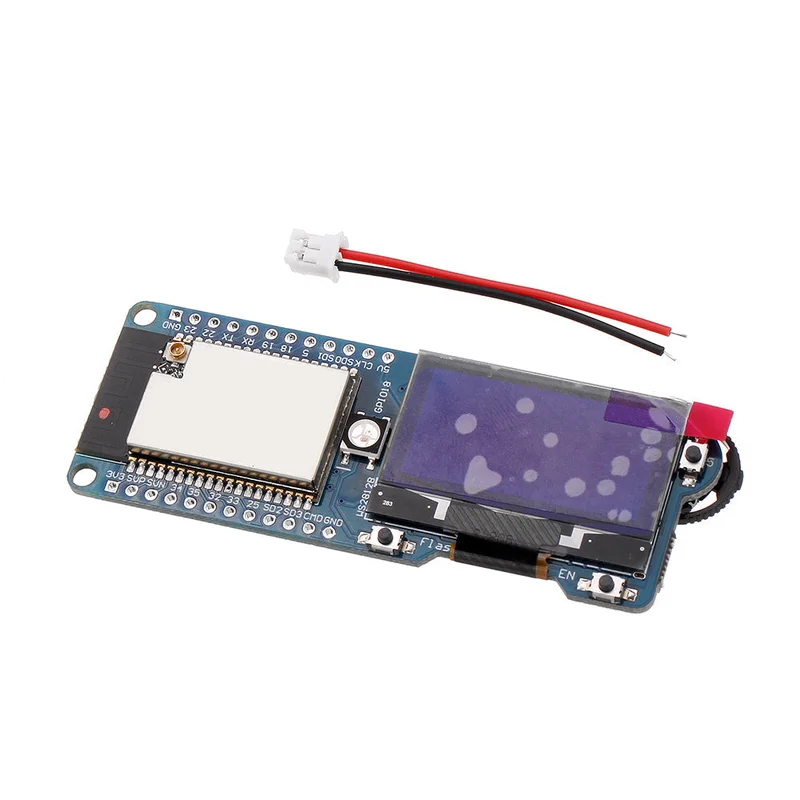

ESP32 ontwikkeling bord met OLED en SD-kaartfunctie-Snelle verzending

Description

Wat is het?

Dit bord kan WiFi-pakketten opnemen in een PCAP-bestand.

Wat maakt het speciaal?

• 1.3 OLED geïntegreerd (GPIO26-SDA, GPIO27-SCL)
• 1A opladen/ontladen
• Overlaadbeveiliging, ontladingsbeveiliging, achteruitrijbeveiliging
• Indicatie LED (ROOD betekent opladen, GROEN betekent vol)
• ESP32-Wrover binnenin (4MB Flash + 4MB PSRAM)
• Automatische downloadfunctie geïntegreerd
• SD-kaartfunctie geïntegreerd
• 1 bedieningsknop (GPIO5)
• Flitsknop en eerste knop

SD-kaart pinout

• GPIO12 – DAT2
• GPIO13 – DAT3
• GPIO15 – CMD
• GPIO14 – CLK
• GPIO2 – DAT0
• GPIO4 – DAT1
• GPIO21 – kaart

Specificaties en documenten

Broncode

Ontwerp bestanden

Pakket inbegrepen:

1 x ESP32 ontwikkeling bord met OLED en SD-kaartfunctie
