Description
Beschrijving:

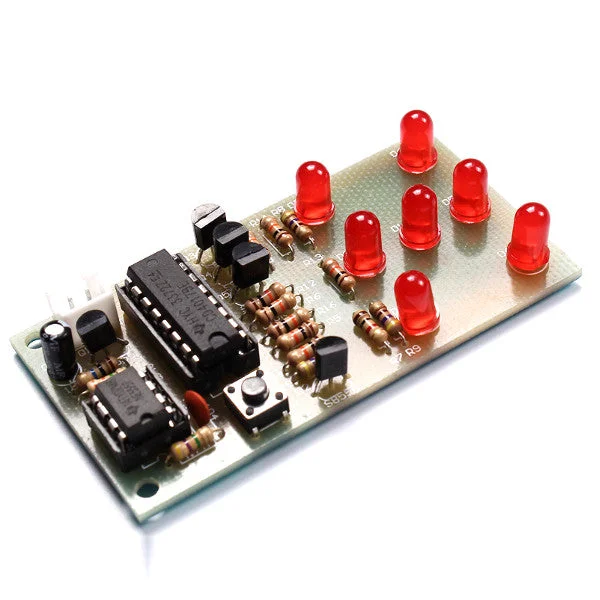

Deze elektronische dobbelstenen kit is gebaseerd op het NE555 oscillator circuit en de CD4017 teller. Het simuleert dobbelstenen en zorgt voor plezier tijdens het spelen.
Specificaties:
- Voedingsspanning: 4,5-5V
- Afmetingen: 74 x 35 mm
- Opmerking: Dit is een DIY kit, u moet het zelf monteren.
Functie:
Bij het inschakelen van de stroom zal de kit willekeurig een aantal punten weergeven met 7 LED’s. Spelers drukken op de schakelaar S1, waarna alle verlichte LED’s na ongeveer 7 seconden gaan knipperen, totdat er uiteindelijk stabiele punten worden weergegeven. Dit markeert het einde van het eerste ‘crap’-proces.
Circuit:
Het circuit bestaat voornamelijk uit een pulsgenerator en een decimale teller. De pulsgenerator en externe elementen worden aangestuurd door de NE555 multivibrator. Wanneer u op de knop S1 drukt, wordt Q1 ingeschakeld, wat de uitgangspuls van NE555 activeert. De CD4017 geeft vervolgens de output aan, waarbij weerstanden en transistors in verschillende combinaties worden gebruikt om de 7 LED’s te laten oplichten en het aantal punten van 1 tot 6 aan te geven.
