Description
Chipparameters en functies:Passieve, dubbel uitgebalanceerde mixer in een 8-pins kunststof verpakking (MsOP).
Deze passieve mixer maakt gebruik van een GaAs Schottky-diode en een nieuwe planaire transformator balunstructuur op de chip.
Dit apparaat kan worden gebruikt als upconverter, downconverter, biphase-modulator en demodulator of functies:Conversieverlies: 8 dBLO tot RF-isolatie: 25 dBLO tot IF-isolatie: 25 dBFrequentiebereik, RF & LO: 9-15GFrequentiebereik, IF: DC-2.5GNoise Figure (SSB): 8 dB1 dB Versterkingscompressie (Input): 9.5 dBmIP3 (invoer): 17 dBm
| Parameter | IF = 1,45 GHz LO = + 13 dBm |
Eenheden | ||
| Min. | Typ. | Max. | ||
| Frequentiebereik, RF & LO | 9.0-15.0 | GHz | ||
| Frequentiebereik, IF | DC-2.5 | GHz | ||
| Conversieverlies | 8 | 11 | dB | |
| Noise Figure (SSB) | 8 | 11 | dB | |
| LO naar RF-isolatie | 30 | 40-50 | dB | |
| LO tot IF-isolatie | 33 | 40-50 | dB | |
| RF naar IF-isolatie | 8 | 17 | dB | |
| IP3 (invoer) | 14 | 17 | dBm | |
| 1dB Compressie (invoer) | 7 | 9.5 | dBm |
| RF / IF-ingang (Vdd = + 3V) | + 27 dBm |
| LO Drive (Vdd = + 3V) | + 27 dBm |
| Stroomverbruik | + -4 mA |
| Bewaar temperatuur | -65 tot + 150 °C |
| Bedrijfstemperatuur | -55 tot + 85 °C |
Pakket bestaat uit:

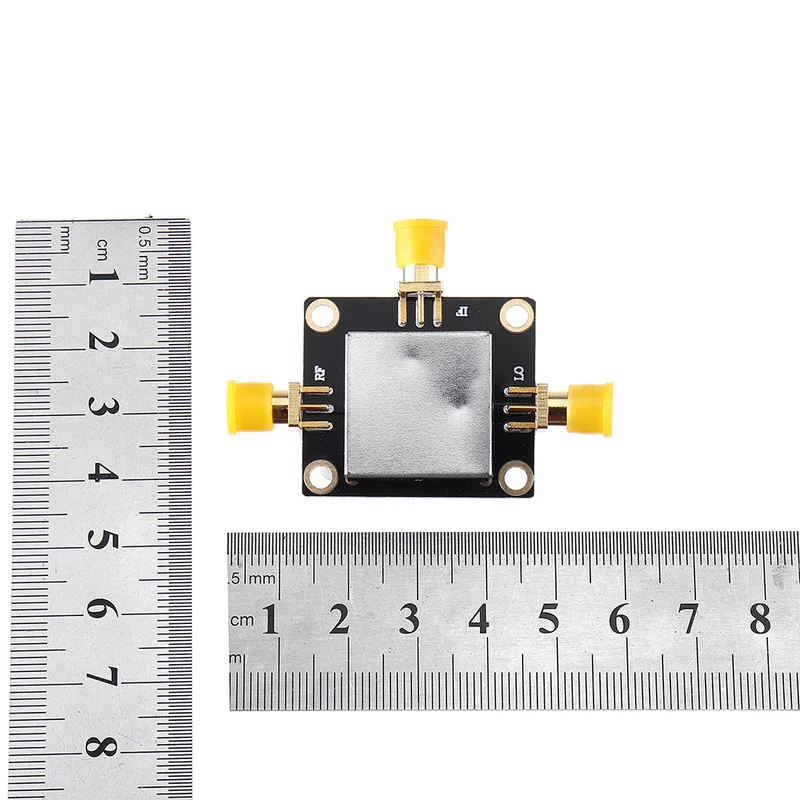

1 x Mixer
