Omschrijving:

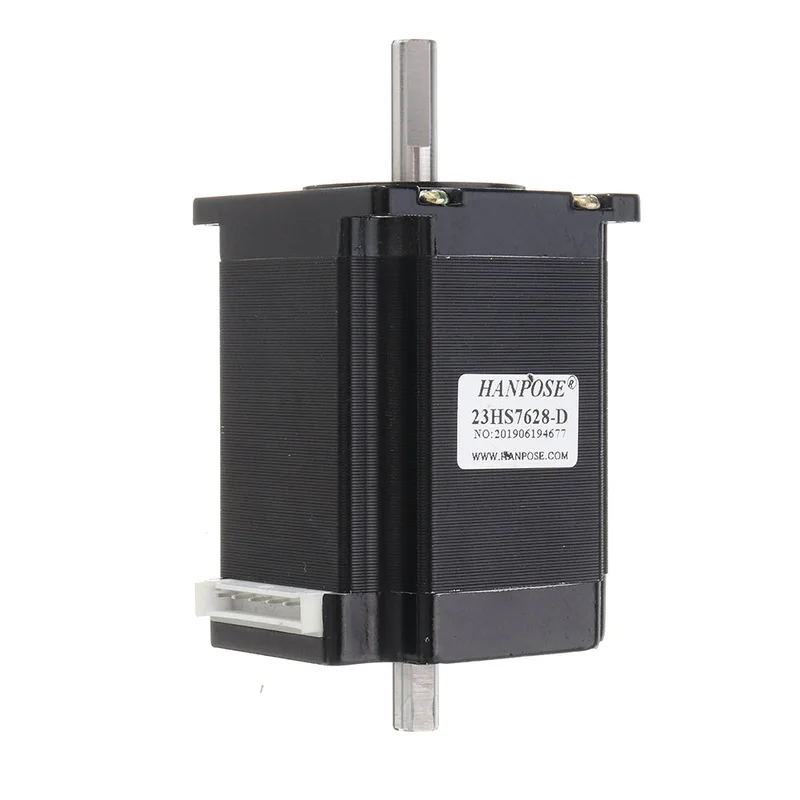

Deze dubbele as Nema 23 stappenmotor heeft een afmeting van 76mm en een stroomsterkte van 2.8A, met een koppel van . Geschikt voor gebruik in CNC-machines, lasersnijmachines en andere automatiseringstoepassingen.
Specificatie:
| Model | 23HS7628-D |
| Fase | 2 |
| Stap hoek | 1.8 ° |
| Motor grootte | 57 x 76mm |
| Schacht | “D” as 22xФ8 + 15xФ8mm |
| Uitgangsmanier | “4” stekkerlijn |
| Motor kabel | 30cm |
| Aandrijving | Tweefasige stapaandrijving |
| Toepassingen | 3D-printers, beeldschermapparatuur, medische machines, textielmachines, verpakkingsmachines, toneelverlichting, lasergravure, automatisering, niet-standaarduitrusting, plaatsingsmachines, etc. |
Elektrische specificaties:
| Modelnr. | Stap hoek | Motor lengte | Beoordeeld Spanning |
Beoordeeld Huidige |
Weerstand Fase |
Inductie Fase |
Houdkoppel | Inertie van Rotor |
Lood |
| (°) | (L) mm | (V) | (A) | (Ω) | (mH) | () | (g.cm²) | (Nr.) | |
| 23HS7628-D | 1.8 | 76 | 3.2 | 2.8 | 1.13 | 3.6 | 189 | 480 | 4 |
Algemene specificatie:
| Precisie hoekstap | ± 5% (volledige stap, geen lading) |
| Weerstand nauwkeurigheid | ± 10% |
| Precisie-inductie | ± 20% |
| Temperatuurstijging | Max 80°C (nominale stroom, 2 fase ingeschakeld) |
| Omgevingstemperatuur | (-20 °C) – (+50 °C) |
| Isolatie weerstand | Min 100 MΩ, 500 VDC |
| Isolatiekracht | 500VAC voor één minuut |
Kenmerken:1. Laag geluidsniveau.2. Laag warmteverlies.3. Vlotte bediening.4. Goede inbegrepen:
1 x 23HS7628-D stappenmotor
