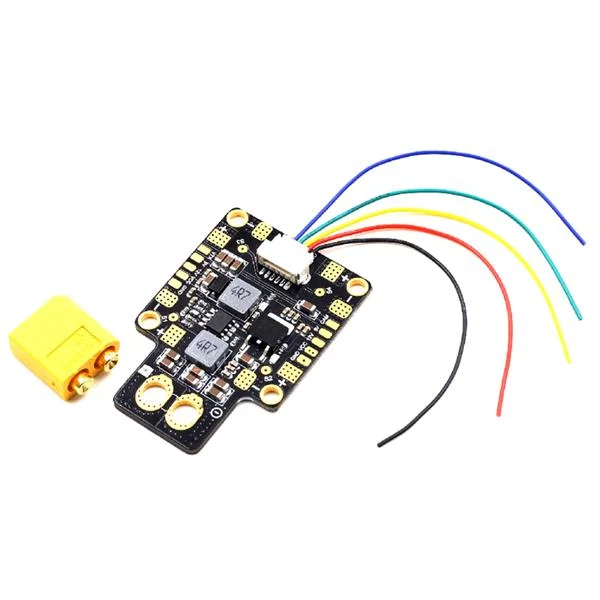

Dual BEC PDB met LC-filter voor RC multirotors

Deze PDB (Power Distribution Board) is uitgerust met een geïntegreerde BEC van 5V (3A) en 12V (0.5A) en maakt gebruik van een innovatief LC-filterontwerp om rimpelinterferentie van de ESC-output te minimaliseren. De structuur bestaat uit een 4-laags bord met afmetingen van 35mm x 50mm, dat tot 4 keer 50A stroom kan leveren.

Specificaties:

• ESC-uitgang:
  – Ingangsspanning: 3 ~ 6S LiPo batterij (9-26V)
  – Vermindert golfinterferentie met LC-filter
  – Stopstroom: 50A per uitgang (maximaal 4 uitgangen)
  – Pieklast (10 seconden per minuut): 65A per uitgang
• BEC 5V Uitgang:
  – Ontworpen voor RC-ontvangers, flight controllers, OSD en servos.
  – DC/DC synchrone buck-regelaar.
  – Spanning: 5,0 +/- 0,1VDC
  – Continue stroom: 2A (max. 2.5A gedurende 10 seconden per minuut)
  – Output rimpel: 40mV (VIn = 16V, VOut = 5V bij 2A belasting)
  – Schakelingstolerantie (5 seconden per minuut)
• BEC 12V Uitgang:
  – Ontworpen voor video TX of FPV-camera met lineaire regelaar.
  – Batterij moet 4S LiPo zijn (13 ~ 18V DC)
  – Spanning: 12.0 +/- 0.3VDC
  – Stopstroom: 500mA (max. 0.8A gedurende 5 seconden per minuut)
  – Circuitstolerantie (2 seconden per minuut) BEC 12V bij 3S LiPo
  – Uitspanning = 3S LiPo-spanning – 1V
• Fysieke specificaties:
  – Afmetingen: 36 x 50 x 4 mm (zonder XT60)
  – Montage: 30,5 x 30,5 mm, Φ3 mm
  – Gewicht: 7,5g (zonder XT60), 11g (met XT60)
• Kenmerken:
  – 2oz koperen folie, 4-laags, 1,6mm printplaat.
  – Vermindert golfinterferentie met LC-filter
  – PDB-uitgang: 50A per uitgang, maximaal 65A
  – BEC-uitgang: 5V (3A) en 12V (500mA)
  – Inclusief XT60-plug
