Description
Hoofdkenmerken van het muziek spectrum scherm:
- 32-bit high-speed ARM-processor voor nauwkeurige spectrumweergave.
- Signaalverwerving via electret-microfoon of lijningang.
- Professionele AGC (automatische versterkingsregeling) voor een breed adaptief bereik en optimale weergave.
- Tot 64 kleurenmoduscombinaties, met geheugenfunctie bij uitschakeling.
- Dubbel knopontwerp voor bediening van modus en kleur.
Instructies:
Deze controlekaart kan de 75-interface 32 * 64-punts P4 P5 P6 full-colour dot-matrixmodule besturen. Ondersteunt cascade van maximaal 2 schermen of bediening met één scherm. Sluit het beeldscherm aan volgens de pijlen op het scherm en verbind de controlekaart met de linker invoerpijl. De modus wordt geregeld door K1 en de kleur door K2.
De standaard voor signaalinvoer is een 3,5 mm koptelefooningang. Bij gebruik van een RCA-interface is een conversiekabel nodig. Bij het loskoppelen van de signaalingang kan het spectrum tijdelijk springen. Bij aansluiting van de 3,5 mm stekker wordt het spectrum hersteld.
De potentiometers R1 en R2 zijn fabrieksinstellingen en hoeven niet te worden aangepast. Indien nodig kunnen ze terug naar de middelste positie worden gezet.
DIP-schakelaarinstructie:
S1 is de stembedieningsschakelaar. AAN voor spraakbesturing, UIT om deze functie uit te schakelen. S2 stelt de modus in voor enkele of dubbele schermen; AAN voor dubbele schermen. Na aanpassing moet de schakelaar opnieuw worden ingeschakeld.
Productafmetingen:51,2 x 12,8 cm
Pakket inbegrepen:

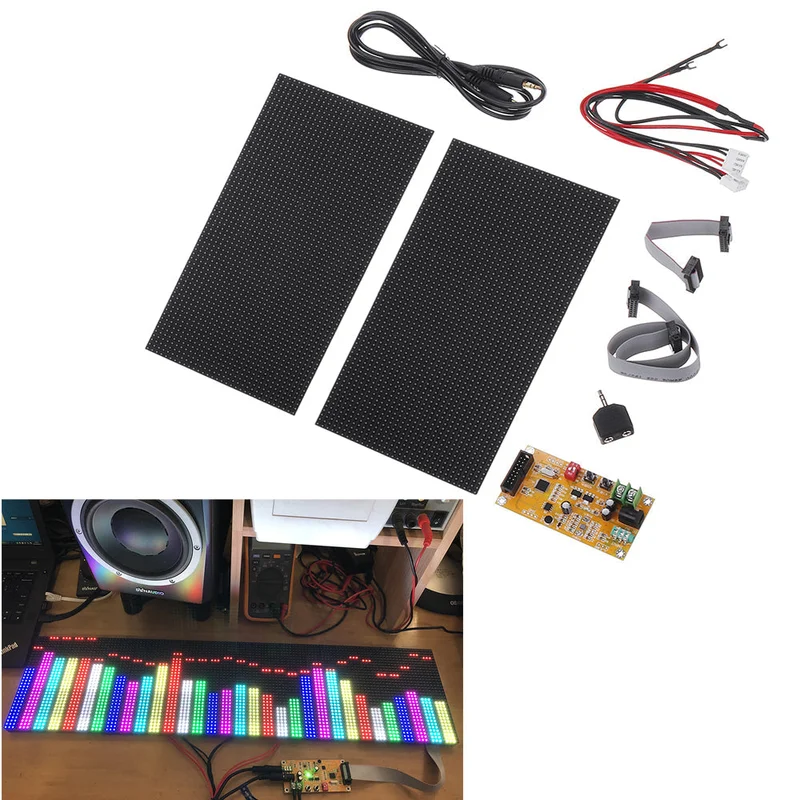

- 1 x Dual 4P RGB-muziekspectrumscherm
