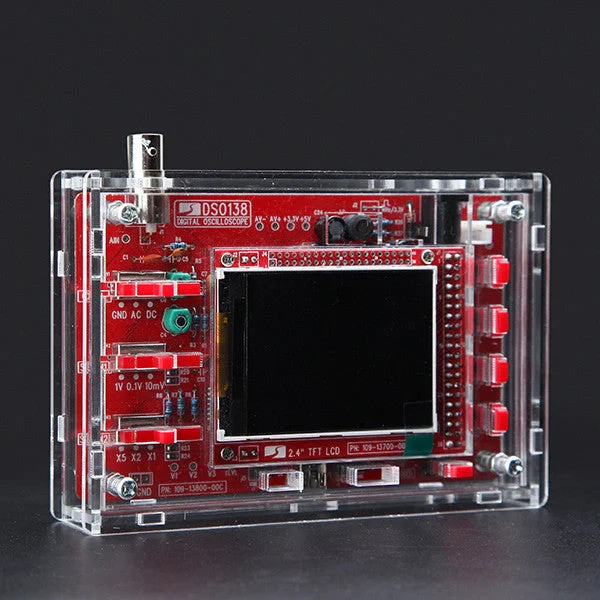

DIY digitale oscilloscoop kit met SMD soldeerwerk 13803K versie met behuizing-Snelle verzending

Description

Deze versie met SMD soldeerwerk is veel gemakkelijker dan de 13804K versie.

Dit is de nieuwste versie, SMD 13803K (113-13801-050). Het hardwareverschil met de 13801K is dat de weerstand van R11 150 ohm is.

Kenmerken:

• De kit maakt gebruik van een ARM Cortex-M3 processor (STM32F103C8) en bevat een 2,4-inch kleur TFT-display dat kan worden gebruikt als ARM testontwikkelingsbord.
• Voor gevorderde gebruikers is het mogelijk om secundaire ontwikkeling uit te voeren op basis van de kit, bijvoorbeeld het omzetten naar een millivoltmeter of datalogger (wij bieden geen technische ondersteuning hiervoor).
• De schakeling is eenvoudig en de kit is voordelig.

Specificaties:

• PCB-afmeting: 117 x 76 mm
• Schermgrootte: 52 x 40 mm
• Voedingsspanning: DC 9V

Kenmerken van de indicatoren:

• Maximale real-time bemonsteringssnelheid: 1Msps
• Nauwkeurigheid: 12Bit
• Bemonsteringsbuffer diepte: 1024 bytes
• Analoge bandbreedte: 0 – 200KHz
• Verticale gevoeligheid: 10mV / Div – 5V / Div (1-2-5 progressieve manier)
• Verstelbare verticale verschuiving, met instructies
• Ingangsimpedantie: 1MΩ
• Maximale ingangsvoltage: 50Vpp (1:1 probe), 400Vpp (10:1 probe)
• Koppelingsmodi: DC / AC / GND
• Horizontale tijdschaal bereik: 10μs / Div – 50s / Div (1-2-5 progressieve manier)
• Met automatische, reguliere en one-shot modus, eenvoudig om het moment van de golfvorm vast te leggen
• Beschikbaar voor stijgende of dalende rand trigger
• Verstelbare triggerniveau positie, met instructies
• Observeerbare vorige trigger golfvorm (negatieve vertraging)
• Kan op elk moment de golfvormweergave bevriezen (HOLD functie)
• Inclusief 1Hz / 3.3V vierkante golf test signaal.

Opmerking:Dit is een DIY-kit, je moet enige basiskennis van elektronica hebben. Vanwege verschillende niveaus van vaardigheid en techniek kunnen we niet garanderen dat iedereen succesvol kan DIY’en, maar we doen ons best voor de klantenservice.

Hier is de Engelse handleiding, lees deze zorgvuldig door voordat je met de kit aan de slag gaat.

In de verpakking:

• 1 x DIY digitale oscilloscoop kit
• 1 x DSO138 transparante acrylplaat
