DIY digitale inductiemeter kit voor hoge precisie-Snelle verzending

Description

Omschrijving:

Dit circuit bestaat uit een comparator, ontlaadtransistoren en andere componenten. Stel de voorwaartse ingang van de comparator in op Uc (Uc = 0.632E). De referentieweerstand wordt aangepast en de te meten condensator wordt verbonden met de omgekeerde ingangsaansluiting. Wanneer de P15-pin laag is, ontlaadt de condensator. Let op dat de trekstroom van de chip erg klein is, waardoor de ontlaadtijd lang kan zijn als Q1 niet direct wordt aangedreven.

Wanneer de P15-pin van de microcontroller hoog is, laadt de condensator op. Zodra deze is opgeladen tot Uc, schakelt de comparator uit en triggert deze de microcontroller. De capaciteit kan worden berekend door de laadtijd en de laadweerstand te meten.

Parameters:

• Afmetingen: 8 x 6 cm
• Voedingsspanning: DC 9-12V (breed voedingsbereik)

Meetbereik:

• Inductantie: 0,1μH – 1H
• Kleine capaciteit: 1pF – 2.2μF (geen polariteitscondensator)
• Frequentie: 20Hz – 400KHz (klein signaal)
• Elektrolytische capaciteit: 0,5μF – 12000μF

Let op de volgende punten:

• Dit is een doe-het-zelfproduct, dus er zijn geen afgeronde of geoptimaliseerde meetwaarden. De werkelijke testwaarden zijn realtime gegevens.
• Testcontacten moeten betrouwbaar zijn voor nauwkeurige metingen.
• Na het testen van componenten, laat de test los om handinterferentie te vermijden.
• Een goede voeding is cruciaal; een slechte stroomtoevoer kan de testfout verhogen en de chip beschadigen.
• Dit product is bedoeld voor algemene programmering, leren en productie. Voor hoge precisie is dit product niet geschikt.

Pakket inbegrepen:

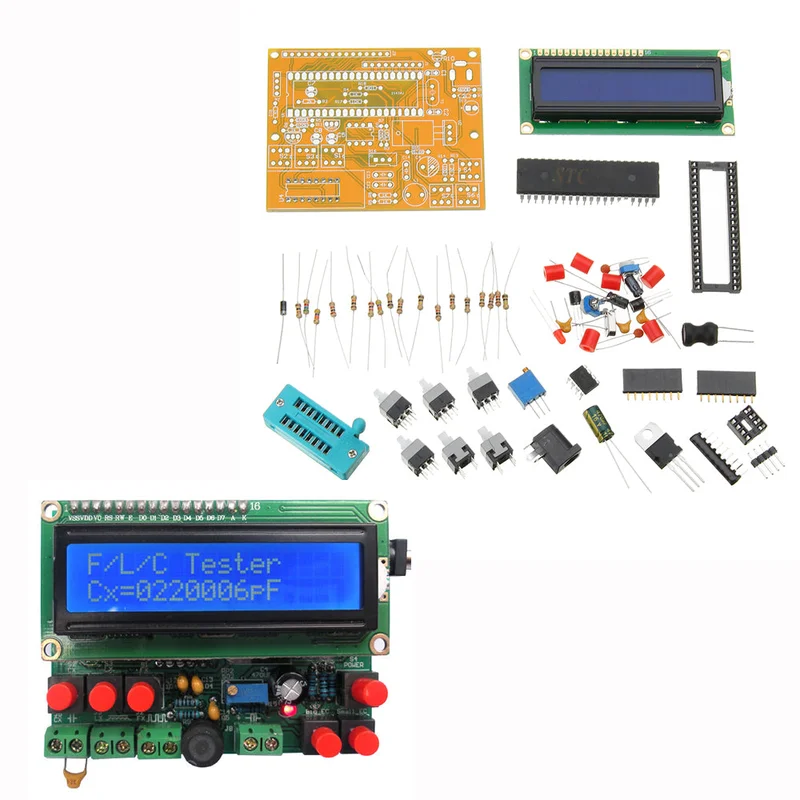

• 1 x DIY digitale precisie inductiemeterset
