Digitale synthesefunctiegenerator met paneel – niet geassembleerde set-Snelle verzending

Description

Notitie:

Deze set bevat geen voeding.
Voorzien van:
De uitgangssignaltypen: sinus, vierkant, driehoek, positieve en negatieve zaagtand, positieve en negatieve trap, door gebruiker gedefinieerde willekeurige golfvormen en servo : 0 – 200KHz (sinus)Frequentie resolutie: 1HzFrequentie nauwkeurigheid: 0.149Hz (wanneer F> 40Hz tijd), 0.000596Hz (wanneer F <= 40Hz tijd)Cyclusresolutie: 1msAmplitude bereik: 0 - 10V ppAmplitude nauwkeurigheid: 0,1VDC-compensatiebereik: -5V - + 5VDC offset nauwkeurigheid: 40mVGolfvorm geheugendiepte: 256 bytesMaximale steekproefsnelheid: 2.5MspsTrigger Input Level: Hoog 3,5V (minimum), laag 1,5V (maximum)Wanneer de vertraging golfvorm output vertraging: minder dan 5 subtielSynchrone uitgang: TTL-niveauUitgangsimpedantie: 50 ohmStroomspanning: 15V DCToevoerstroom: <150mA (geen belasting)
Voorbeeld:1) De uitgangsfrequentie is ingesteld op 5KHz, sleutelbewerking: [F / T] [5] [KHz]2) De uitgangsamplitude is ingesteld op 3V piek naar piek, sleutelbewerking: [AMP] [3] [V]3) De DC-compensatie is ingesteld op -2,5V, sleutelbewerking: [OFS] [+/-] [2] [5] [V] [.]De belangrijkste werkwijzen:Vaste frequentie modus (CW)Sweep modus (SWEEP)Servo-signaalpatronen (SERVO)
Pakket inbegrepen:

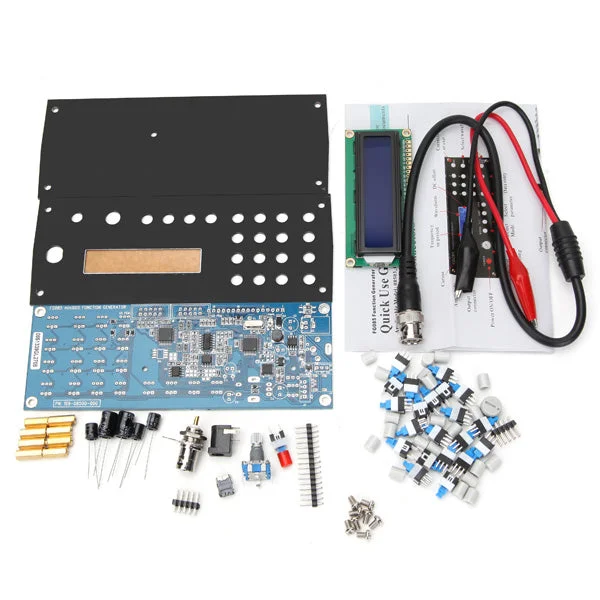

1 x Digitale Synthese Functiegenerator Kit Met Paneel
