Digitale oscilloscoop kit met handheld ontwerp-Snelle verzending

Description

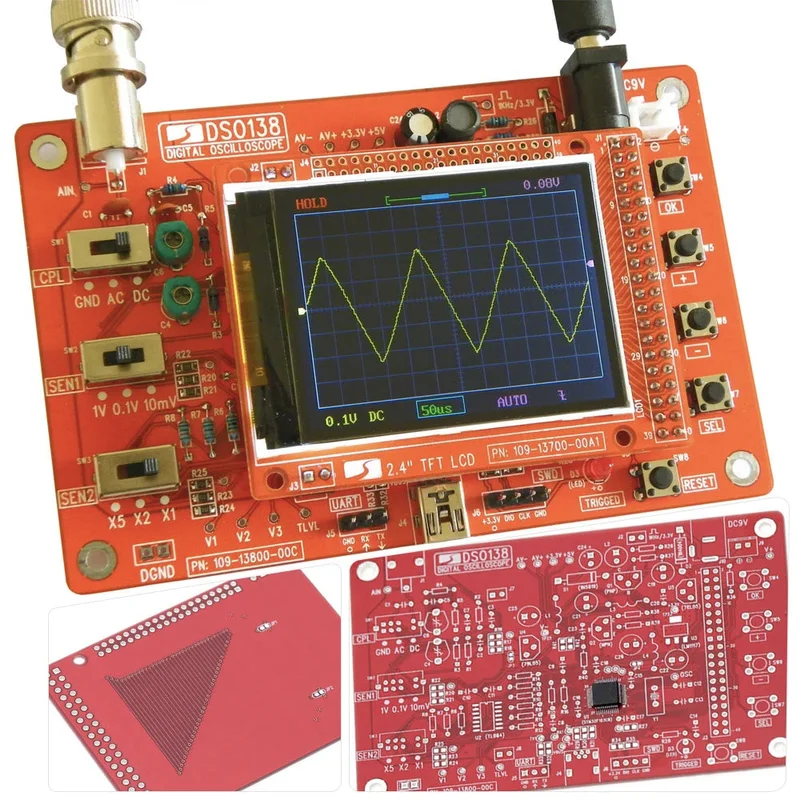

Deze digitale oscilloscoop kit maakt gebruik van een ARM Cortex-M3-processor en heeft een 2,4-inch TFT-scherm. Het is eenvoudig en betrouwbaar voor circuitmetingen. Het kan frequentie, periode, pulsbreedte, duty-ratio, MAX./MIN./AAVG./Peak-Peak/virtuele waarden weergeven.

Functies:

• De kit is uitgerust met een ARM Cortex-M3-processor (STM32F103C8) en bevat een 2,4-inch TFT kleurenscherm dat ook kan functioneren als ARM-testontwikkelingsbord.
• Er is ruimte voor secundaire ontwikkeling, waardoor het bijvoorbeeld kan worden omgevormd tot een millivoltmeter of datalogger.
• Verstelbare verticale verplaatsing met bijbehorende instructies.
• Automatische, normale en eenmalige modi om eenvoudig de golfvorm vast te leggen.
• Trigger beschikbaar voor stijgende of dalende flank.
• Waarneembare vorige triggergolfvorm (negatieve vertraging).
• Golfvormweergave kan op elk moment worden bevroren (HOLD-functie).
• Inclusief 1Hz / 3.3V vierkante golf testsignaalbron.
• Digitale weergave van golfvormparameters, inclusief frequentie, periode, pulsbreedte, duty-ratio, MAX./MIN./AAVG./Peak-Peak/virtuele waarden.
• Golfvormopslagfunctie: verliest de golfvorm niet na uitschakeling.
• Detectie van kortsluiting en open circuit om soldeerfouten te identificeren.
• TFT-controller herkenningsfunctie.

Opmerking:

Deze DIY kit is nog niet gesoldeerd!

Specificaties:

• Maximale realtime bemonsteringssnelheid: 1Msps
• Nauwkeurigheid: 12 bit
• Bemonsteringsbufferdiepte: 1024 bytes
• Analoge bandbreedte: 0-200KHz
• Verticale gevoeligheid: 10mV / Div – 5V / Div (1-2-5 progressieve manier)
• Ingangsimpedantie: 1MΩ
• Maximale ingangsspanning: 50 Vpp (1: 1 sonde), 400 Vpp (10: 1 sonde)
• Koppelingsmodi: DC / AC / GND
• Horizontale tijdbasisbereik: 10μs / Div – 50s / Div (1-2-5 progressieve manier)
• Voedingsspanning: DC 9V
• PCB-afmetingen: 117 * 76 mm / 4,6 * 3 inch
• Schermgrootte: 52 * 40 mm / 2 * 1,57 inch

Pakketlijst:

• 1 * DSO138 DIY digitale oscilloscoopset
• 1 * sonde
• 3 * gebruikershandleidingen (Engels)
