Description

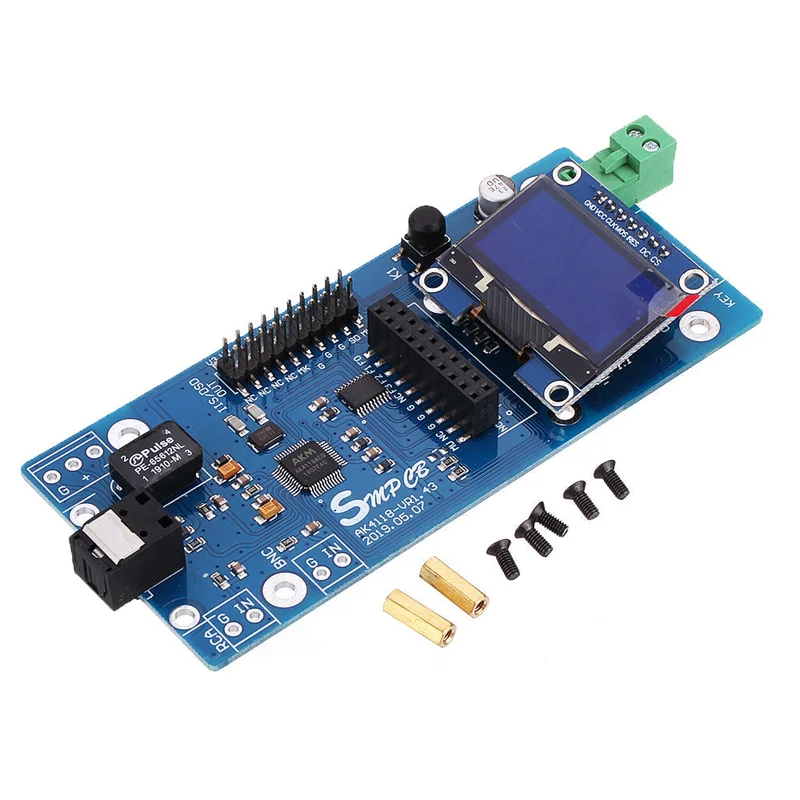

Overzicht:Deze digitale ontvanger maakt gebruik van de geavanceerde AK4118 audio-decoder, die 24-bit 192K data-ontvangst ondersteunt. De AK4118 biedt coaxiale signaalontvangst met een lage jitter, wat zorgt voor een uitstekende prestaties zijn geoptimaliseerd door MCU-softwarebesturing, wat resulteert in betere prestaties dan vergelijkbare modellen zoals WM8805, DIR9001 en ontvanger ondersteunt verschillende ingangen, waaronder fiber-coaxiale SPDIF-signalen, en biedt eenrichtings IIS/DSD-input voor de XMOS-module of :1. Ondersteunt XMOS-module/USB voor audio-weergave.2. De 20-pins uitvoerinterface is compatibel met Italiaanse USB-uitvoer.3. Voorzien van een OLED-display voor het weergeven van de werkstatus.4. Alle instellingen worden automatisch opgeslagen.
Ingangsparameters:COAX BNC, COAX RCA, OPTICAL, AES/EBU: 44.1K-192K 24BITUSB (met IIS/DSD/XMOS-module): 44.1K-384K 32BIT / DSD64, DSD128, DSD256Uitgangsparameters (met XMOS-module): 44.1K-384K 32BIT / DSD64, DSD128, DSD256Voedingsspanning: DC 5VAfmetingen van het bord: 111 x 49,5 mmPakketinhoud:1 x DAC-bord
Display en functiebeschrijving:1. Invoerkanaal: Coax BNC, Coax RCA, USB, OPTICAL, AES/EBU2. Ingangssignaalformaat: PCM, DSD (realtime weergave op basis van het ingangssignaal)3. Bemonsteringsfrequentie van het invoersignaal (realtime weergave op basis van het ingangssignaal)
4. MCLK-signaaluitvoermodus (configureerbaar):OPMERKING: Deze functie is beperkt tot COAX BNC, COAX RCA, OPTICAL, AES/EBU-invoer. USB-invoer is ongeldig wanneer de USB-invoer actief is; het bord volgt het USB-module-uitvoersignaal MCLK.
5. Uitgangssignaal-uitgangsmodus (configureerbaar):OPMERKING: Deze functie is beperkt tot COAX BNC, COAX RCA, OPTICAL, AES/EBU-invoer. USB-invoer is ongeldig wanneer de USB-invoer actief is; het bord volgt het USB-module-uitvoersignaal MCLK.
6. Timingdiagram voor verschillende uitgangssignaalformaten
