Description
Omschrijving:
Deze digitale inductiemeter en capaciteitsmeter set is ontworpen voor hoge precisie metingen. Het circuit bevat een comparator, ontlaadtransistoren en andere componenten die samenwerken om nauwkeurige metingen te garanderen.
De capaciteit kan worden berekend door de laadtijd en de laadweerstand te meten. De set is geschikt voor het meten van inductantie, kleine capaciteiten en frequenties.
Parameters:
- Raadsgrootte: 8 x 6 cm
- Voedingsspanning: DC 9-12V
Meetbereik:
- Inductantie: 0,1μH – 1H
- Kleine capaciteit: 1pF – 2.2μF (geen polariteitscondensator)
- Frequentie: 20Hz – 400KHz
- Elektrolytische capaciteit: 0,5μF – 12000μF
Let op de volgende punten:
- Dit is een doe-het-zelfproduct, de meetwaarden zijn realtime gegevens en kunnen fluctueren.
- Zorg voor goed contact tijdens het testen voor betrouwbare resultaten.
- Vermijd handinterferentie na het testen van componenten om de aflezing niet te beïnvloeden.
- Een goede voeding is cruciaal; een slechte stroomtoevoer kan de testresultaten beïnvloeden.
- Dit product is bedoeld voor algemene programmering en leren; voor hoge precisie is het niet geschikt.
Specificaties:
| Naam | Parameter | PCB-markering | Aantal stuks |
| Weerstand | 1K | R4 R8 R9 R11 R12 | 5 |
| Weerstand | 10K | R2 R17 R18 | 3 |
| Weerstand | 100K | R5-R7 | 3 |
| Weerstand | 2K | R1 R13 | 2 |
| Weerstand | 100Ω | R14 | 1 |
| Weerstand | 47K | R3 | 1 |
| Weerstand | 5.6K | R15 | 1 |
| Instelbare potentiometer | 502 (5k) | RP1 | 1 |
| IC | 89C51 | U1 | 1 |
| IC | LM393 | U2 | 1 |
| Inductor | 100μH | L1 | 1 |
| DIP 16-pins | 1 | ||
| Zelfblokkerende schakelaar | 5 | ||
| Elektrolytische condensator | 470μF | C4 | 1 |
| Elektrolytische condensator | 10μF | C7 | 1 |
| Elektrolytische condensator | 1μF | C5 | 1 |
| Monolithische condensator | 105 | C14 | 1 |
| Kristal | 12MHz | 496.952 | 1 |
| Diode | IN4007 | D1 | 1 |
| Weerstandspakketten | 10K | J1 | 1 |
| Verstelbare weerstand | 10K | RP | 1 |
| LED | 3MM rood | D5 | 1 |
| IC-aansluiting | 40P | U1 | 1 |
| IC-aansluiting | 8P | U2 | 1 |
| Keramische condensator | 102 | C12 C13 | 2 |
| Keramische condensator | 22pF | C1 C2 | 2 |
| Regelaar | 7805 | V1 | 1 |
| LCD scherm | 505.642 | 1 | |
| Transistor | 9015 | Q1 | 1 |
| Transistor | 9014 | Q2 | 1 |
| Zelfblokkerende schakelkap | 6 | ||
| Stopcontact | DC5.5V | 1 | |
| Vrouwelijke pin header | 16p | JP1 | 1 |
| Pin | 4P | 1 |
Pakket inbegrepen:

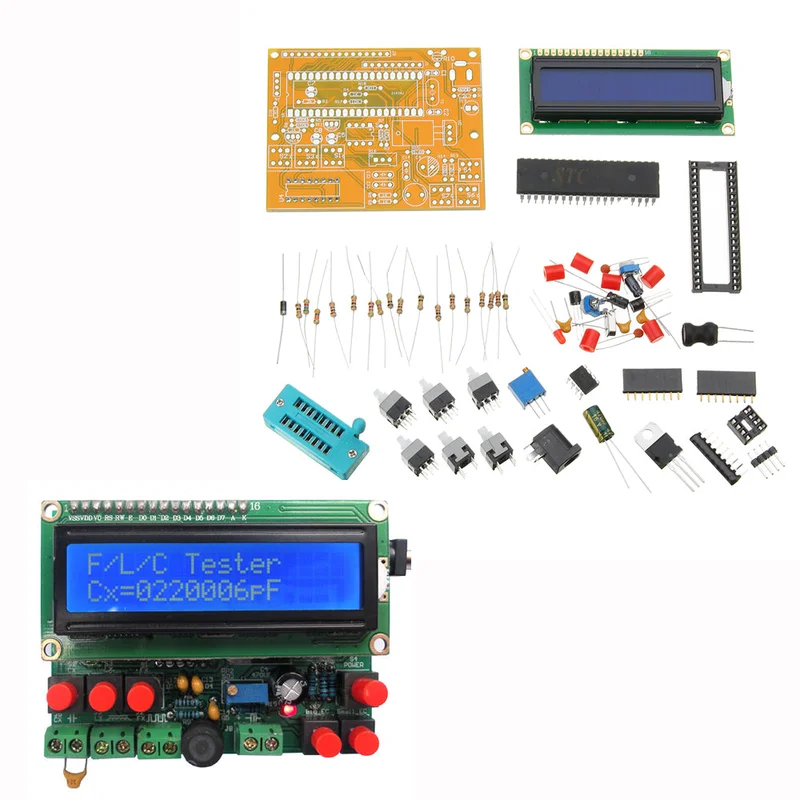

- 1 x DIY digitale precisie inductiemeterset
