DDS signaalgenerator 0-55 MHz voor kortegolf radio-Snelle verzending

Description

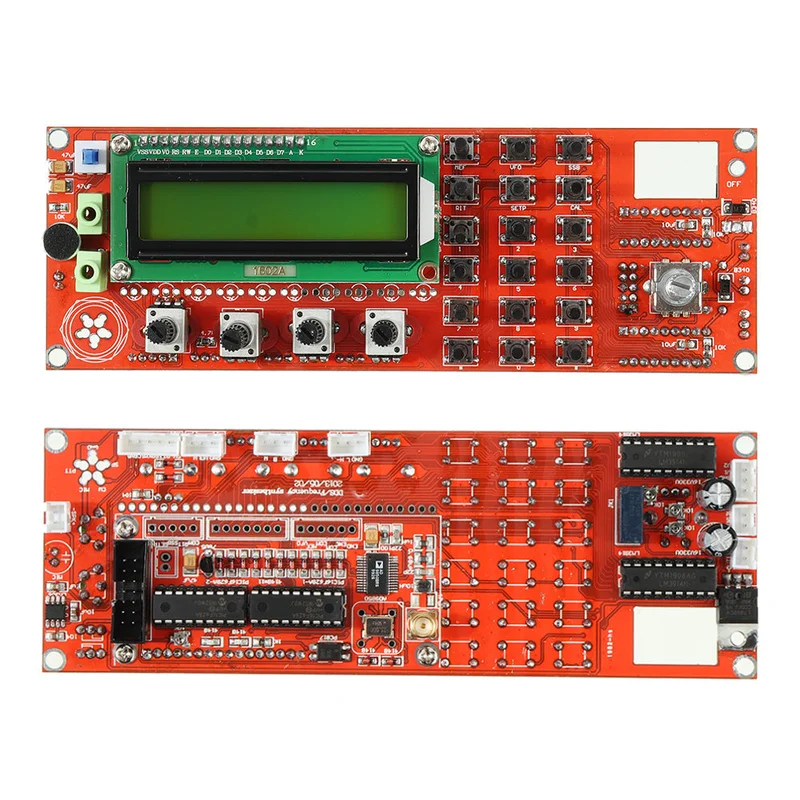

Invoering:Dit is een afgewerkt product, een digitale directe ingangsfrequentie (DDS) signaalgenerator. Het apparaat is uitgerust met een volumepotentiometer, een versterkingsversterker, een bandbreedtepotentiometer, een AGC-potentiometer, een staande golf LED-display en een LED-display voor het :

• Ingangsspanning: 12V
• Uitgangsspanning: 12V
• Staande golfkracht in het detectiesignaal
• Gemeenschappelijke grond
• Handmatige versterkingsregeling
• Bandbreedte stroomregeling
• Ondersteunt moederbordmicrofoons en CW
• Geen solderen nodig voor de DDS-testvoeding
• Foutopsporingsinstellingen beschikbaar

Externe knopbedradingsmethoden:De externe sleutelinterface (KB-1 en KB-2) heeft een gemeenschappelijke pin. De functies zijn als volgt: KB-1: 1-2 voor werkmodusbesturing, KB-1: 1-4 voor aanpassing van en bandbesturingsfunctie:Door de beperkte capaciteit van de microcontroller kan de omvormer of extern relais niet direct worden aangestuurd. Een extern aandrijfcircuit is LCD-achtergrondverlichting:De printplaat heeft pinnen 15 en 16 vrij voor de aansluiting van de LCD-achtergrondverlichting. Gebruik een weerstand van 51 ohm aangesloten op +5V voeding voor de -foutopsporing:De DDS-besturingschip (PIC16F628A) heeft het VER4.06-programma. Na installatie, sluit aan op 5V en gebruik de 10K-potentiometer om het contrast aan te passen. Controleer de bedrijfsspanning als het display niet normaal belangrijke instructies en stappen:

1. Beschrijving van de sleutelinterface: ENC coderingsschakelaar, MEM opslagmodus, VFO A/B conversie, SSB-bedrijfsmodus conversie, RIT voor ontvangstfrequentie afstemming, STEP instelknoppen, CAL functie instelling.
2. Let op bij het installeren van KB-1 en KB-2, deze hebben een gemeenschappelijke pin maar zijn niet geaard.
3. Houd de CAL-knop ingedrukt voor initiële instellingen.

Opmerkingen:1. DDS SYSTEEM CLK kan worden gemeten na 30MHz actief kristal, de gemeten waarde wordt vermenigvuldigd met 6. 2. OFFSET FREQ tussenfrequentie-instellingen kunnen worden ingesteld op + of -, gebruik de draaischakelaar om de waarde te bestaat uit:
1 x signaalgenerator
