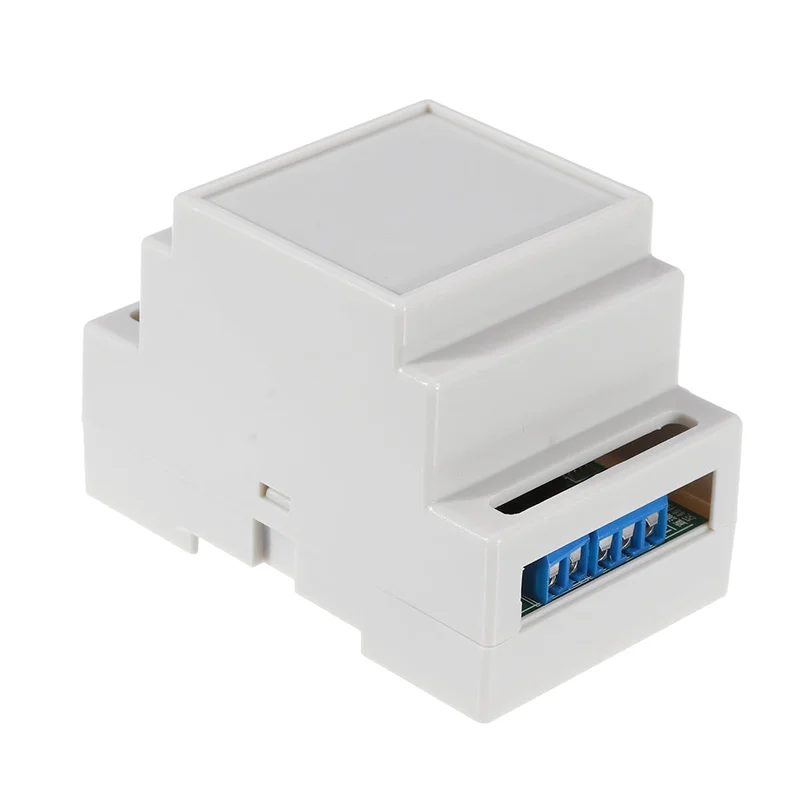

DC motor snelheid controller 4-40V met relais en optocoupler isolatie-Snelle verzending

Description

Specificaties:Werkspanning: 4-40V DCStroomverbruik module: 0,6 W (statische 0,1 W)Signaalingang: actief laag. De invoer is het negatieve van de optocoupler. Een signaal wordt als aanwezig beschouwd wanneer de spanning lager is dan : K1 K2 is 20mS, SW1 SW2 is : 20APCB-grootte: 83 * 46 * 20 mmShell-maat: 87 * 54 * 59 mmHandleiding:K1: signaal doorsturenK2: Achteruit signaalSW1: Voorwaartse limietSW2: Omgekeerde limiet1. Druk op K1 en de motor begint onmiddellijk te draaien totdat SW1 sluit.2. Druk op K2 en de motor begint onmiddellijk achteruit te rijden totdat SW2 sluit en stopt.3. Wanneer K2 wordt ingedrukt tijdens voorwaartse rotatie, schakelt deze onmiddellijk naar achteruit. Wanneer K1 wordt ingedrukt tijdens omgekeerde rotatie, schakelt deze onmiddellijk over op voorwaartse rotatie.1. Welke modus is P0?P0 is de zelfsluitende modus. Als de externe voorwaartse schakelaar (K1) bijvoorbeeld wordt ingedrukt, zal de motor onmiddellijk naar voren draaien. Op dit moment wordt de schakelaar losgelaten en blijft de motor naar voren draaien totdat het achteruitrijsignaal (K2) of het voorwaartse stopsignaal (SW1) wordt aangetroffen.2. Wat zijn de vereisten voor het signaal, kan ik de sensor aansluiten?Het signaal is actief laag en kan een drie-draads sensor zijn (NPN-NO type). K1, K2, SW1 en SW2 zijn nog steeds de specificatie.3. Wat is de ingangs- en uitgangsspanning?Het ingangsspanningsbereik is 4V ~ 40V, maar voor betrouwbare werking wordt aanbevolen om het binnen het bereik van 6V-36V te gebruiken. De uitgangsspanning van de motor is gelijk aan de ingangsspanning.4. Wat is het limietsignaal?Het limietsignaal kan ook een stopsignaal worden genoemd. Het wordt geactiveerd en het niveau geactiveerd. Als er bijvoorbeeld een kort limietsignaal wordt aangetroffen tijdens voorwaartse rotatie, stopt de motor, zelfs als het limietsignaal verdwijnt. U moet het signaal opnieuw verzenden om weer vooruit te komen.5. Kan een grote motor rijden?De maximale stroom bij 12V is 20A en bij 24V is de maximale stroom 10A. Het maximale motorvermogen is in het algemeen niet meer dan 80W. Het wordt aanbevolen dat de motor binnen deze specificaties valt.6. Kan ik automatisch vooruit en achteruit rijden?De controller heeft geen timingfunctie, dus strikt genomen kan het niet automatisch worden bediend. Met een start- en eindschakelaar is het echter mogelijk om een oneindige heen en weer gaande werking tussen twee punten te bereiken. Verbindingsmethode: de startschakelaar is verbonden met K1 en de eindschakelaar met K2, SW1 en SW2 zijn niet verbonden. Alle schakelaars moeten normaal open inbegrepen:1 x DC motor snelheid controller 4-40V met relais en optocoupler isolatie
