Description
Kalibratiemethode:
Deze module beschikt over een kalibratiefunctie, zodat je je geen zorgen hoeft te maken over onnauwkeurige meetweergaven. Als je merkt dat het scherm niet nauwkeurig is, kun je de volgende kalibratiemethode gebruiken. Kalibreer de module een keer bij de eerste keer gebruik!
Spanningskalibratie:Zet de module uit, houd de knop “Setup” ingedrukt, zet de spanningskalibratie aan, start het LCD-scherm, druk op de ingestelde knop om te knipperen, gebruik de knop “Instellingen” om te verhogen en “OK” om te verlagen. Stel de ingangsspanning in op de juiste waarde. Bijvoorbeeld: als de ingangsspanning 12,65V is, stel dan de spanning in op 12,65V. Na 2 seconden wordt de instelling automatisch opgeslagen en is de kalibratie voltooid.
Speciale opmerking:Bij het eerste gebruik kan de uitgangsspanning niet worden aangepast, omdat de fabrieksinstelling van de module een standaard uitgangsspanning van 20V of meer is. Als je dit probleem tegenkomt, draai dan de ADJ-V potentiometer tegen de klok in meer dan 10 rondes totdat de spanningswaarde verandert, waarna je de normale spanningsregeling kunt gebruiken.
Kenmerken:
- Ingangsspanning: 7V-36V
- Uitgangsspanning: 1,5-35V continu aan te passen (alleen voor buck-module, de ingang moet minimaal 1,5V hoger zijn dan de uitgang)
- Uitgangsstroom: Verstelbaar, maximaal 10A (aanbevolen binnen 8A, bij 5A of 70W kan de module normaal koelen)
- Uitgangsvermogen: maximaal 150W (aanbevolen binnen 100W, bij groot drukverschil vermindert het vermogen)
- Bedrijfstemperatuur: -20 tot +75 graden
- Bedrijfsfrequentie: 300KHz
- Conversie-efficiëntie: tot 95%
- Korte beveiliging: Ja, constante stroominstelling
- Ingang omgekeerde beveiliging: Nee, voeg zelf een diode toe indien nodig!
- Output anti-reflux: Nee, voeg zelf een diode toe indien nodig!
- Bedrading: Terminals of soldeermonitoren, IN voor de ingang, OUT voor de uitgang
- Module grootte: 80 x 53 x 35mm (L x B x H)
- Gewicht: 132g
Omschrijving:
De weergavemodus kan worden ingesteld in drie typen:
- F-0 modus: toont de uitgangsspanning;
- F-1 modus: toont de ingangsspanning;
- F-2 modus: wisselende weergave van ingang en uitgangsspanning;
Druk op de “SET” knop om de drie weergavemodi te tonen. De bijbehorende LED gaat aan of uit. Druk op de “OK” toets om te bewaren en af te sluiten. Druk op de “OK” toets om de LCD-achtergrondverlichting in of uit te schakelen.
Toepassingen:
- Wordt gebruikt als een gewone step-down module met overstroombeveiliging.
- Wordt gebruikt als acculader.
- Wordt gebruikt als een constante stroom LED-driver module.
Pakket bestaat uit:

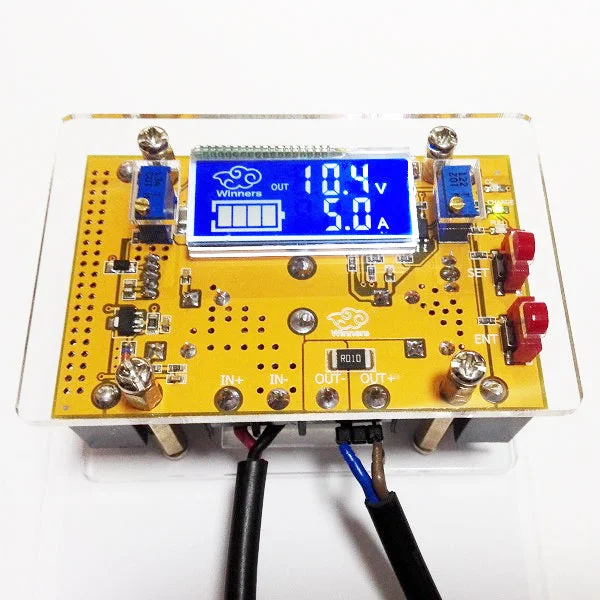

- 1 x 10A DC-DC LCD verstelbare step-down module
Afbeeldingen:
