Description
Beschrijving:

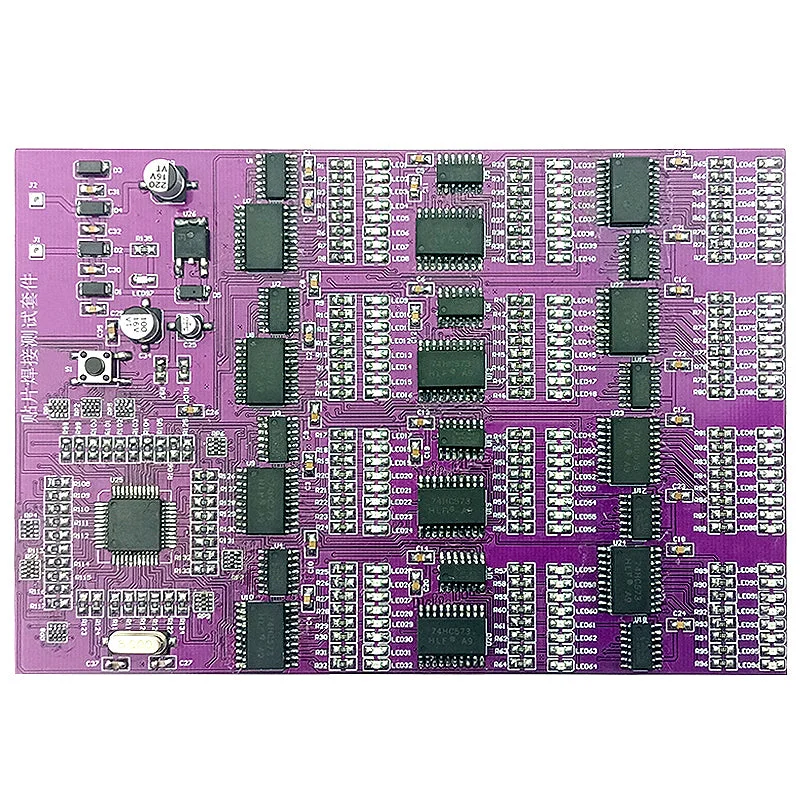

1. J1 en J2 zijn de ingangsaansluitingen voor de voeding van het SMT-bord. Het kan normaal functioneren wanneer het is aangesloten op AC6V of DC9V. Bij normaal functioneren knipperen alle LED-lampen in deze kit. Eerst knippert elke groep LED’s, daarna knipperen ze met tussenpozen, en uiteindelijk lichten alle LED’s op, knipperen opnieuw en herhalen dit om te controleren of de LED’s werken en goed zijn gesoldeerd. Als een LED niet knippert, betekent dit dat er een lasfout is.2. De AC6V-voeding wordt gelijkgericht door D1-D4-diodes en vervolgens via elke filtercondensator naar pin 1 van de spanningsregelaarchip 78M05 geleid (LED97 is altijd aan, het gelijkrichtercircuit werkt normaal), en de uitvoer van DC5V wordt geleverd aan het hele testcircuit via pin 3.3. Dit testcircuit wordt bestuurd door een microcomputer met één chip en kan 12 groepen 8-bits LED-lampen aansturen. Elke groep bestaat uit 1 74HC573 en 74HC164. Groep één kan 8 LED’s aansturen, in totaal 12 groepen. Figuur 1 is het besturingsschema van één groep. Bij normaal functioneren branden alle LED-lampjes en kunnen ze knipperen.
Specificaties:Productnaam: SMD-soldeertestkitPCB-materiaal: FR-4 PCB-kaartPCB-afmeting: 145 x 100 mmPatch tape-verbindingstestVoedingsmodus: DC 9VToepasselijke objecten: junior soldeerdersOnderdeelbeschrijving: algemene patchcomponentenPakket bevat:1 × SMT-soldeertestkit(Opmerking: de verzonden producten zijn losse onderdelen en moeten door de koper worden gemonteerd.)
