Description
Samenvatting:

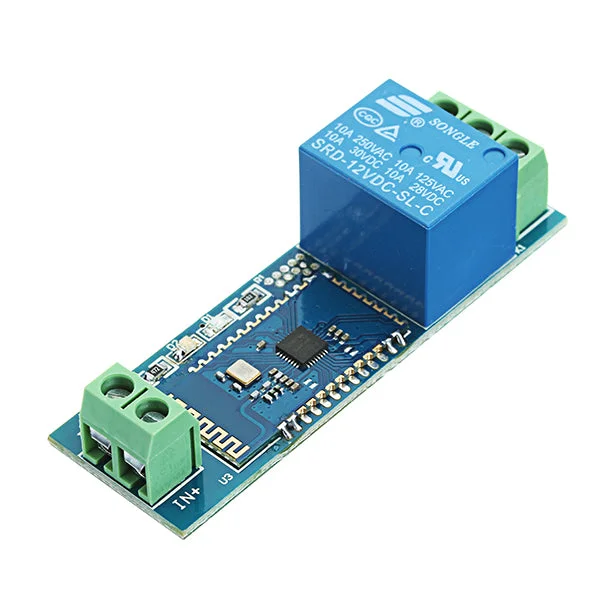

Deze DC 12V Bluetooth relaiskaart is uitgerust met een enkelkanaals relaismodule van 12V / 10A en een SPP-C seriële poort slave module. Het is mogelijk om de relaischakelaar te bedienen via een app op uw mobiele telefoon.
Functionele functies:
- Onboard SPP-C Bluetooth seriële poort slave module met draadloze bedieningsfunctie.
- Voorzien van een 12V, 10A / 250V AC relais, dat tot 100.000 keer kan schakelen.
- Module met diode-effusiebescherming en korte responstijd.
- Bluetooth-statusindicator aan boord (flitst wanneer niet verbonden, langzaam knipperend bij verbinding) en relaisstatusindicator.
- Bedrijfsafstand tot 10 meter (open omgeving).
Technische parameters:
- Volgt de Bluetooth 2.1 + EDR-specificatie.
- Werkspanning van de module: DC 12V.
- Maximale gelijkstroom: DC 30V.
- Maximale wisselspanning: AC 250V.
- Afmetingen: 20 mm x 62 mm.
Basisfunctie en instructies:
- IN +: DC 12V voeding naar de anode.
- IN -: DC 12V voeding.
- COM: gemeenschappelijke aansluiting.
- NO: relais normaal open interface, relais en COM verbonden voor en na schakelen.
- NC: relais normaal gesloten interface, relais en COM verbonden voor en na schakelen.
Basisinstructies:
Na correcte bedrading, gebruik uw mobiele telefoon om Bluetooth-apparaten te zoeken en verbinding te maken. Het koppelwachtwoord is 1234. Voor het verzenden van commando’s, gebruik hexadecimale invoer (bijvoorbeeld: A00101A2 om het relais te openen, A00100A1 om het relais te sluiten).
Opmerking:
Bij bedrading van NO, NC en COM: zorg ervoor dat er geen toegang is tot een willekeurige poort of kortsluiting.
Pakket bevat:
- 1 x DC 12V relaisprintplaat.
