Description

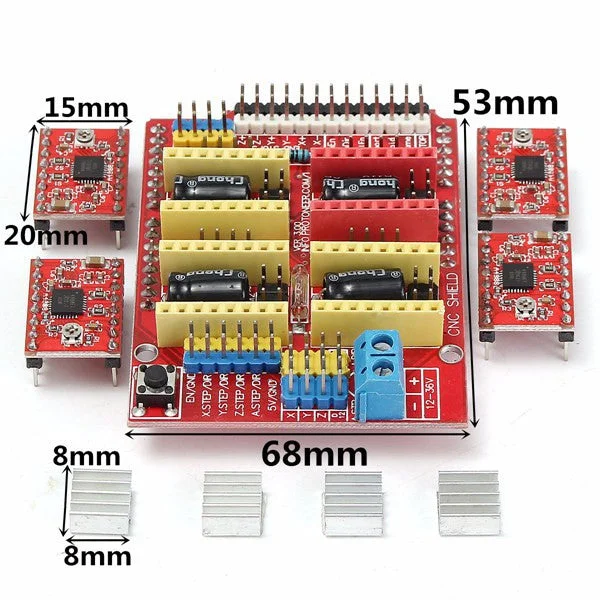

CNC Shield Board:
Versie: 3.0
Kleur: rood
Afmetingen (L * B * H): 68 x 53 x 18 mm
Spanning: DC 12 ~ 36 V (Let op: alleen DRV8825 stuurprogramma’s kunnen tot 36V werken, controleer de werkingsspanning bij het gebruik van de kaart.)
Kenmerken:
- Compatibel met verwijderbare A4988 of DRV8825 stappenmotor stuurprogramma’s.
- Uitbreidingsbord geschikt voor snijmachines en 3D-printerdrivers.
- Compatibel met GRBL 0.8 (open source firmware die G-code-opdrachten omzet in stappenmotor signalen).
- PWM spindel- en richtingpennen, ondersteuning voor 4 assen (X, Y, Z, A – kan X, Y, Z dupliceren of een volledige vierde as uitvoeren met aangepaste firmware via de pennen D12 en D13).
- Compact ontwerp. Stappenmotoren kunnen worden aangesloten op 4-pin molex connectoren of op een soldeerpunt.
- Let op: dit is een ongeassembleerde kit en vereist basis soldeervaardigheden.
A4988 Stappenmotor Stuurprogramma:
Kleur: rood
Afmetingen (L * B * H): 20 x 15 x 10 mm
Thermische uitschakeling: Ja
Crossover-stroom bescherming: Ja
Aardingsbescherming: Ja
Kortsluitbeveiliging: Ja
Compatibele logische voeding: 3.3V en 5V
Vijf selecteerbare stapmodi: volledig, 1/2, 1/4, 1/8 en 1/16.
Kenmerken:
- Werkt met langzame stroomafname modi.
- Interne UVLO en lage RDS (On) output.
- Automatische detectie/selectie van huidige afname modus.
- Synchrone rectificatie voor lage stroomafvoer.
- Waarschuwing: het aansluiten of loskoppelen van een stappenmotor terwijl de bestuurder is ingeschakeld kan de bestuurder beschadigen.
Pakket bevat:
- 1 x CNC Shield Board
- 4 x A4988 Stappenmotor Stuurprogramma
