CNC offline controller 4 assen vervang USB Mach3 500 kHz motion controller voor graveren en freesmachine-Snelle verzending

Description

Omschrijving:

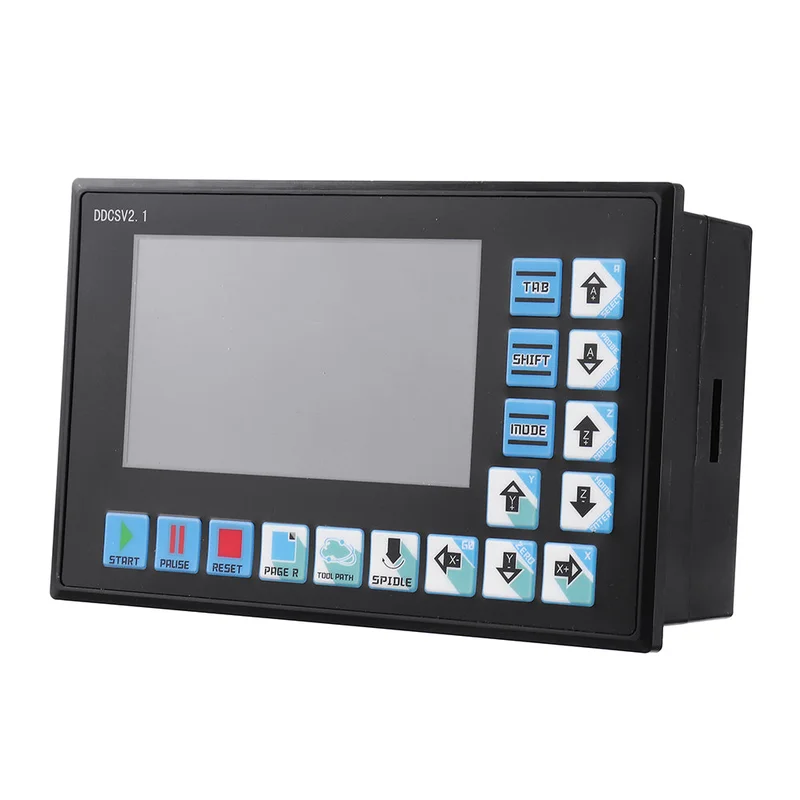

Deze 4-assige CNC offline controller is een vervangende Mach3 USB CNC motorcontroller, ideaal voor gebruik met graveren en freesmachines.

Specificatie:
Model: DDCSV2.1(handleiding)Aantal assen: 4
Frequentie: 500 KHzToepassing: CNC-graveermachine en CNC-freesmachine
Kenmerken:De DDCSV2.1 is een 4-assige bewegingscontroller met een besturingsperiode van slechts 4 milliseconden, wat zorgt voor hoge precisie. De maximale uniaxiale uitgangspuls is 500 KHz en de pulsbreedte is aanpasbaar. Het apparaat ondersteunt zowel stappenmotoren als numerieke besturingssysteem van de DDCSV2.1 maakt gebruik van een ARM + FPGA-ontwerp. De ARM verwerkt de mens-computerinterface en code-analyse, terwijl de FPGA het onderliggende algoritme en de stuurpulsen genereert. Dit zorgt voor een betrouwbaar ontwerp en eenvoudige lay-out van het paneel is efficiënt. De offline bediening kan worden uitgevoerd met slechts 17 toetsen en ondersteunt FANUC, waardoor het compatibel is met de G-codeset. Deze specificatie biedt een overzicht van de bedieningsmethode van het speciale offline CNC-systeem en de aansluiting op de werktuigmachine, met veel grafische weergaven en voorbeelden om het gebruik van het DDCSV2.1 CNC-systeem te vergemakkelijken.
Verbeteringen ten opzichte van de DDCSV1.1:
1: Ingangssignaal aangepast voor NPN-schakelaar ondersteuning;
2: Ondersteuning voor limiet- en thuisinvoerpoorten;
3: Gebruik van stabielere FLASH om programmaverlies te voorkomen;
4: Upgrade van het algoritme, ondersteuning voor zachte interpolatie en correctie van de arc-interpolatie-bug;
5: Verbeterde voedingsmodule voor een stabieler systeem.

Prestatieparameters:Digitale ingangsinterface met 16-circuit optocoupler isolatieDigitale ingangsinterface met 3-circuit optocoupler isolatieUitgangsinterface van 0-10V voor asbesturing met analoge output (kan worden ingesteld als PWM-uitgang);Ondersteuning voor 4-assige stappenmotorregeling, maximale stuurpulsen van 500 KHz per as;ARM9 hoofdbesturingschip;FPGA-kernalgoritme-chip;4,3 inch TFT-scherm, resolutie: 480 * 272;17 operationele toetsen;Voedingsingang van 18V-32V, met een minimale stroomcapaciteit van 0,5A;Ondersteuning voor USB-flashdrive om G-code te lezen, zonder bestandsgroottebeperkingen;Voorzien van een MPG-poort voor digitale weergave en ondersteuning voor gangbare MPG’s;Ondersteuning voor handmatige bediening via één as, handmatige stap en CONT-operatie;Ondersteuning voor snelle looppositie-invoer;Ondersteuning voor meerdere coördinatensystemen (met automatische opslaan bij stroomuitval);Ondersteuning voor automatisch opslaan van gegevens na uitschakelen (druk op start om gegevens automatisch op te slaan in de bewerking, automatisch opslaan na uitschakelen).

Uiterlijk, structuur en afmetingen:De DDCSV2.1 heeft een ingebouwde behuizing die in een vierkant gat in de apparatuurkast kan worden geplaatst. Het apparaat wordt bevestigd met twee vergrendelingsmechanismen voor eenvoudige installatie. De afmetingen zijn als volgt:
Paneelgrootte: 163 mm x 102 mm x 5 mm;
Hoofdlichaam: 156 mm x 93 mm x 45 mm;
Afmetingen van het vierkante gat in de apparatuurkast: 156 mm x 93 bevat:
1 x 4-assige bewegingscontroller

Meer details:
