Description
Omschrijving:CAN-BUS is een veelgebruikte industriële bus vanwege zijn lange afstand, gemiddelde communicatiesnelheid en hoge betrouwbaarheid. Het wordt vaak aangetroffen op moderne werktuigmachines, zoals een diagnostische bus voor CAN-BUS-schild maakt gebruik van de MCP2515 CAN-buscontroller met SPI-interface en de MCP2551 CAN-transceiver om uw Arduino of Seeeduino CAN-BUS-mogelijkheden te bieden. Met een toegevoegde OBD-II-converterkabel en geïmporteerde OBD-II-bibliotheek bent u klaar om een ingebouwd diagnostisch apparaat of datalogger te bouwen.
Kenmerken:Implementeert CAN V2.0B-snelheid tot 1 Mb/sSPI-interfacesnelheid tot 10 MHzStandaard (11 bit) en uitgebreide (29 bit) data- en remote framesTwee ontvangstbuffers met geprioriteerde berichtopslagIndustriële standaard DB-9-connectorLED-indicatoren

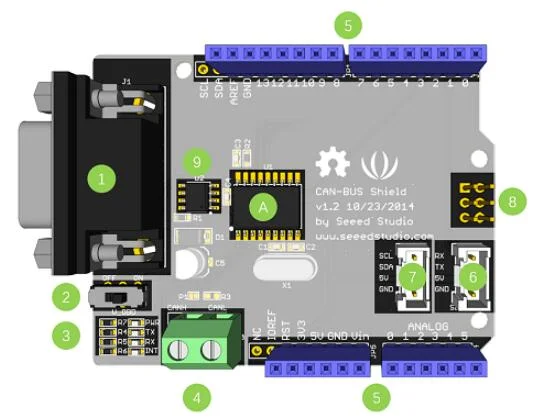

Pakket inbegrepen:1 x1. DB9 Interface – om verbinding te maken met de OBDII-interface via een DBG-OBD-kabel.2. V_OBD – Krijgt stroom van de OBDII-interface (vanaf DB9)3. LED-indicator:PWR: vermogenTX: knippert wanneer gegevens worden verzondenRX: knippert wanneer gegevens worden ontvangenINT: gegevensonderbreking4. Terminal – CAN_H en CAN_L5. Voor Arduino UNO pin-out6. Seriële Grove-connector7. I2C Grove-connector8. ICSP-pinnen9. IC – MCP2551, een snelle CAN-transceiver10. IC – MCP2515, stand-alone CAN-controller met SPI-interface
