Description

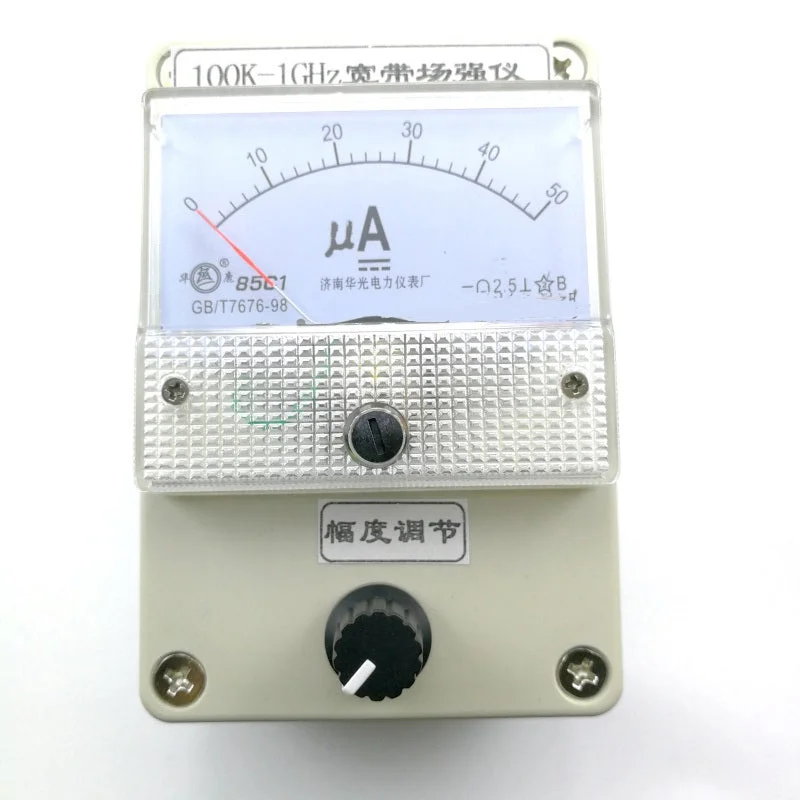

Kenmerken:•Compact en efficiënt ontwerp, aantrekkelijk en gebruiksvriendelijk•Brede frequentieband van 100 kHz tot 1 GHz, hoge gevoeligheid•Verstelbare wijzeramplitude voor optimale bescherming•Ingebouwde automatische demping om schade door overbelasting te voorkomen•Compact formaat, eenvoudig mee te nemen. Afmetingen: 90 x 115 x 70 mm (exclusief antenne)•Testgevoeligheid:
1. 0,1 W zender op afstand van 0,1-1 meter2. 2W / 5W zender, bereik van 1-3 meter.3. 10W zender op 2-5 meter afstand.4. 50W zender op ongeveer 3-10 meter een geïntegreerd testinstrument is de gevoeligheid -20 dBm, met een bereik tot -2 dBm (afhankelijk van de videofrequentie kan de gevoeligheid variëren)Gebruiksaanwijzing:Stel voor gebruik de “amplitude-instelling” helemaal links in. De lengte van de antenne moet gebaseerd zijn op de testfrequentie; bij voorkeur 1/4 golf. Houd de veldsterktemeter op een veilige afstand van de handheld walkietalkie om overbelasting te voorkomen. Druk op de PTT-knop van de walkietalkie om deze in de startstatus te zetten. De veldsterkte-indicator moet een signaal weergeven; hoe sterker het signaal, hoe groter de aanwijzing!Bereik aanpassing: als de wijzer voorbij de maximale bereik is, gebruik dan de “bereik aanpassing” om de wijzer naar de juiste locatie te voor het testen van het maximale versterkingspunt van de antenne:1. Om de frequentie eenvoudig te wijzigen, selecteer de frequentie van de walkietalkie handmatig met het toetsenbord.
2. Sluit de walkietalkie en antenne aan, plaats de veldsterktemeter dicht bij de antenne (afhankelijk van de omgeving), zo ver mogelijk in de verticale stralingshoek van de antenne.
3. Stel de interfoonfrequentie in, druk op de vuurtoets, observeer de meterstand en registreer de meetwaarde. Stel de walkietalkie in op andere frequentiepunten, observeer de meterstanden en vergelijk de aflezingen. Zo kan de optimale frequentie van de te meten antenne worden bepaald!
Pakket bevat:
1 x veldsterktemeter
