Beschrijving:

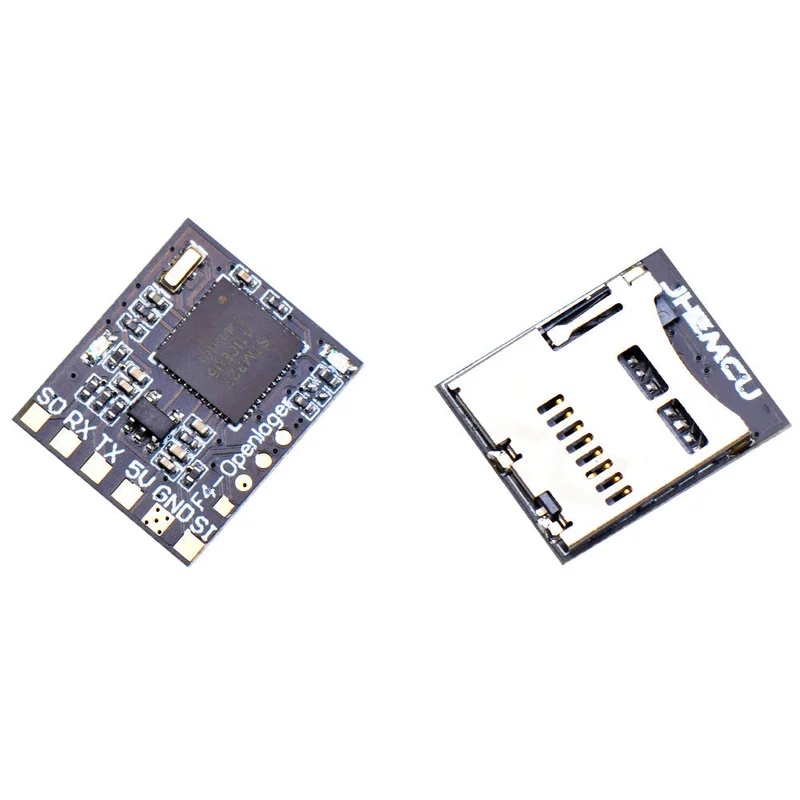

Bereid je eigen Micro SD-kaart voor en sluit de F4-openlogger-module correct aan op de vluchtcontroller. Raadpleeg het bedradingsschema voor de juiste aansluitmethode. Het Betaflight grondstation stelt de poortfunctie van de externe black box in. Gebruik UART7 als demonstratie, selecteer Blackbox-logging en stel de baudrate in op 2000000. Ga naar de black box-interface en kies voor Serial Port, 2KHZ, GYRO_SCALED (de logging-snelheid/-modus kan worden geselecteerd op basis van de werkelijke behoeften). Nadat alle instellingen zijn voltooid, klik je op de knop Opslaan en start je opnieuw op.
Indicator betekenis:
Rood lampje: stroom is normaal
Blauw lampje uit: SD-kaart gedetecteerd, klaar om te werken
Blauw lampje knippert langzaam: geen SD-kaart
Blauw licht knippert snel: dit verschijnt pas nadat de afstandsbediening is ontgrendeld en de black box schrijft normaal gesproken de gegevens die door de vluchtcontroller worden geretourneerd.
Lezen van black box-bestanden:
Exporteer het LOG000-bestand van de SD-kaart naar de computer (het serienummer van het bestand wordt automatisch met 1 verhoogd elke keer dat de stroom wordt ingeschakeld). Het CFG-bestand is het configuratiebestand van de black box en hoeft niet geëxporteerd te worden. LOG000 is het logbestand dat wordt gegenereerd na het ontgrendelen van deze tijd. Het kan worden geopend met Betaflight Blackbox Explorer-software om de geregistreerde vluchtgegevens te bekijken. (Afbeeldingen 1-6 zijn instructies voor gebruik).
Specificaties:
Voeding: +5V
Interface: UART
Gewicht: 1,1g
Pakket Inbegrepen:
1 x Blackbox vluchtgegevensrecorder
