Analoge luchtsnelheidssensor voor APM en Pixhawk vluchtcontrollers-Snelle verzending

Description

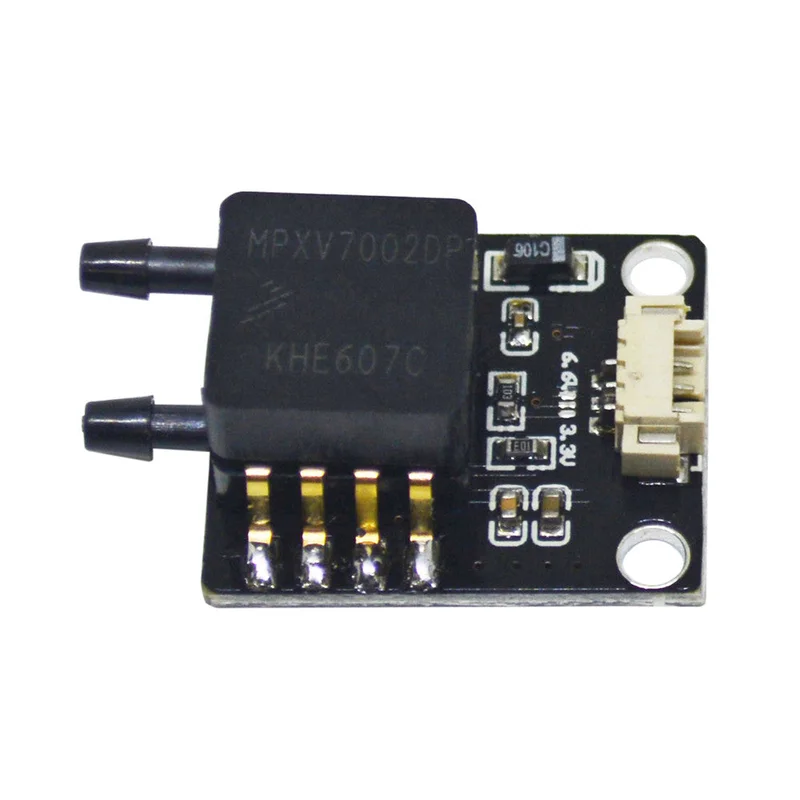

Analoge luchtsnelheidssensor voor APM en Pixhawk vluchtcontrollers

Specificaties:
Itemnaam: analoge luchtsnelheidssensor
Versie: APM versie / Pixhawk versie (optioneel)
APM versie is compatibel met APM vluchtcontroller
Pixhawk versie is compatibel met Pixhawk vluchtcontroller

Analoge luchtsnelheidssensorDeze luchtsnelheidssensor werkt door middel van een actieve bovenbuis die de luchtdruk meet van de pitotbuis die aan de voorkant open is, waardoor lucht door de luchtsnelheid kan stromen. De onderste buis is statisch en meet de luchtdruk van de buis met aansluitingen aan de de actieve sensorpoort met een siliconenslang met de rechte buis die uit de achterkant van de pitotbuis komt. De gebogen buis is het statische gedeelte dat verbonden is met de statische poort van de sensor (de poort op de sensor die zich het dichtst bij de PCB bevindt).
APM/Pixhawk analoge luchtsnelheidspen en bedrading
1. Voor Pixhawk- De “airspeed” -pin 15 bevindt zich op een 3-pins DF13-connector op de Pixhawk kaart.- Deze pin kan spanningen tot 6,6 V aan (hij heeft een interne spanningsdeler).- De luchtdrukaansluiting (met label ADC 6.6V) is een 3-pins connector in de rechterbovenhoek van de Pixhawk.- Sluit de signaalkabel van de luchtsnelheidssensor aan op pin 2 (de middelste pin) van de connector.
– Draad pin 1 (in het midden van het bord) naar de sensoren VCC (5 volt) ingang.- Draad pin 3 (het dichtst bij de rand van het bord) naar de grond van de luchtsnelheidssensor.- Wijs de luchtsnelheidssensor toe aan een geschikte “PIN” in Mission Planner – Configuratie – Geavanceerde parameters – Adv Parameterlijst.- Zet de ARSPD_PIN parameter op 11 in de geavanceerde parameterlijst en selecteer “Write Parameters”.
2. Voor APM
– Steek hem in de pinnen op de “A0” -poort.- Wijs de luchtsnelheidssensor toe aan een geschikte “PIN” in Mission Planner – Configuratie – Geavanceerde parameters – Adv Parameterlijst.- Zet de ARSPD_PIN parameter op 11 in de geavanceerde parameterlijst en selecteer “Write Parameters”.

Pakket inbegrepen:
1x luchtsnelheidssensormodule1x APM- of Pixhawk-kabel1x 3D-geprinte pitotbuis
