Description
Overzicht:

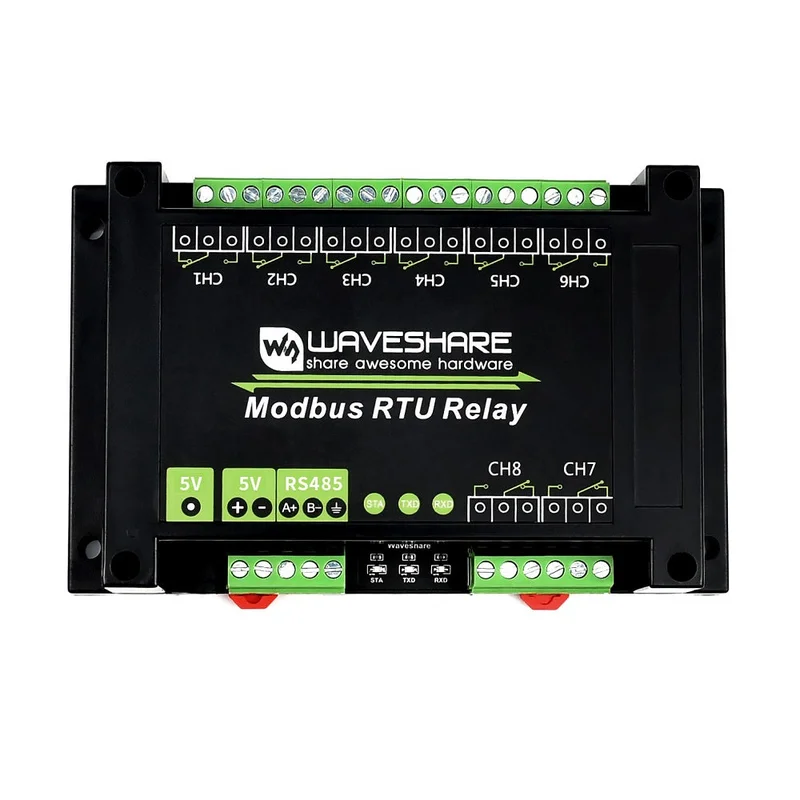

Deze industriële 8-kanaals relaismodule wordt bestuurd via een RS485-bus en maakt gebruik van het Modbus RTU-protocol. Het beschikt over ingebouwde beveiligingscircuits zoals stroomisolatie, magnetische isolatie en een TVS-diode. De module is voorzien van een stevige ABS-behuizing.
De Modbus RTU-relaismodule is eenvoudig te gebruiken en biedt snelle communicatie, stabiliteit, betrouwbaarheid en veiligheid, waardoor het een ideale keuze is voor industriële regelapparatuur en toepassingen met hoge communicatie-eisen.
Kenmerken:
- Configureerbaar apparaatadres (1 ~ 255), meerdere apparaten kunnen in cascade worden geschakeld op de RS485-bus.
- Flash-on en flash-off functie, waarmee het relais tijdelijk kan worden ingeschakeld en automatisch weer kan worden uitgeschakeld.
- Onboard voedingsisolatie, biedt stabiele geïsoleerde spanning zonder extra voeding voor de geïsoleerde terminal.
- Onboard magnetische isolatie voor signaalisolatie, hoge betrouwbaarheid en laag stroomverbruik.
- TVS (Transient Voltage Suppressor) onderdrukt effectief overspanning en tijdelijke piekspanningen in het circuit.
- Optocoupler-isolatie voorkomt storingen door hoogspanningscircuits.
- Omgekeerd circuit voorkomt schade door onjuiste aansluiting.
- Hoogwaardig relais met contactbelasting: ≤10A 250VAC / 30VDC.
- Op rails gemonteerde ABS kunststof behuizing, eenvoudig te installeren en veilig in gebruik.
- 3 LED’s voor het aangeven van de MCU-status en de status van signaaltransmissie.
Specificaties:
- Voedingsspanning: 5V
- Communicatie-interface: RS485
- Baudrate: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
- Standaard communicatieformaat: 9600, N, 8, 1
- Relaiskanalen: 8
- Contactformulier: 1NO 1NC
- Communicatieprotocol: Standaard Modbus RTU-protocol
- RS485-adres: 1 ~ 255
- RS485-terminalbeveiliging: 600W overspanningsonderdrukking, 15KV ESD-bescherming (met gereserveerde 120R balancerende weerstandsoldeerblokken)
LED-indicatoren:
- STA: MCU-indicator, knippert wanneer de MCU normaal werkt.
- TXD: TX-indicator, licht op bij het verzenden van gegevens.
- RXD: RX-indicator, licht op bij het ontvangen van gegevens.
