8-Kanaals signaalconvertermodule met SBUS, PPM en PWM output-Snelle verzending

Description

Overzicht:

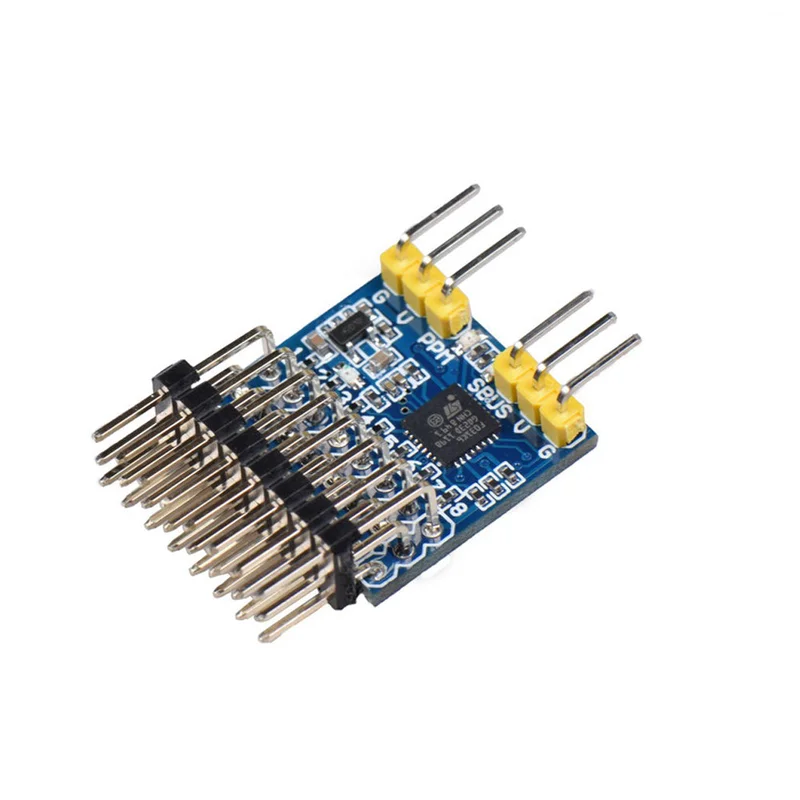

Deze hoogpresterende signaalconvertermodule ondersteunt een breed spanningsbereik tot 20V en maakt gebruik van een 32-bits microcontroller voor signaalverwerking en conversie. De stabiliteit en snelheid zijn aanzienlijk beter dan die van een standaard 8-bits microcontroller. De invoersignalen worden automatisch herkend zonder handmatige schakeling; gewoon aansluiten en gebruiken. De statusindicatie is eenvoudig en duidelijk, met ondersteuning voor 8 kanalen van invoer en uitvoer.

Specificaties:

• Ingangsspanning: 3.3-20V
• Stroom: 15 MA
• Afmetingen: 21 x 21 mm
• Gewicht: 4.1 g
• Aantal kanalen: 8CH

Invoersignalen:

• PPM (CPPM)
• PWM (standaard ontvangersignaal)
• SBUS (inclusief R7008SB serie, FrSky, enz.)

Kenmerken:

• Ondersteunt gelijktijdige invoer van SBUS-signalen en uitvoer van PWM- en PPM-signalen.
• Ondersteunt gelijktijdige invoer van PWM-signalen en uitvoer van PPM- en SBUS-signalen.
• Ondersteunt gelijktijdige invoer van PPM-signalen en uitvoer van PWM- en SBUS-signalen.

Indicatorlampjes:

• Bij geen signaalinvoer branden alle drie de indicatoren (PPM groen, SBUS blauw, PWM rood).
• De invoersignaalindicator knippert en de uitvoersignaalindicator brandt continu.
• Bij invoer van een PPM-signaal knippert de groene indicator, terwijl de rode en blauwe indicatoren continu branden.

Kanaalbeschrijving:

• Kanalen 1-8 zijn PWM-signaal invoer- of uitvoerkanalen.
• Het SBUS-kanaal is het invoer- of uitvoerkanaal voor SBUS-signalen.
• Het PPM-kanaal is het invoer- of uitvoerkanaal voor PPM-signalen.

Bedradinginstructies:

• Wanneer een of meer kanalen van 1-8 PWM-signalen invoeren, geeft het bijbehorende PPM-kanaal het PPM-signaal uit en het SBUS-kanaal geeft het SBUS-signaal uit.
• Wanneer het PPM-kanaal het PPM-signaal invoert, geeft het de bijbehorende 1-8 kanalen PWM-signalen uit en het SBUS-kanaal geeft het SBUS-signaal uit.
• Wanneer het SBUS-kanaal het SBUS-signaal invoert, geeft het de bijbehorende 1-8 kanalen PWM-signalen uit en het PPM-kanaal geeft het PPM-signaal uit.

Opmerking:de pinnen zijn zelf te solderen.

In de verpakking:

• 1 x SPP conversiemodule
• 1 x 8P*2.54MM*3 pin rechte naald
• 1 x 8P*2.54MM*3 pin naalden
• 1 x 6P*2.54MM pin naalden
• 1 x 6P*2.54MM pin rechte naald
