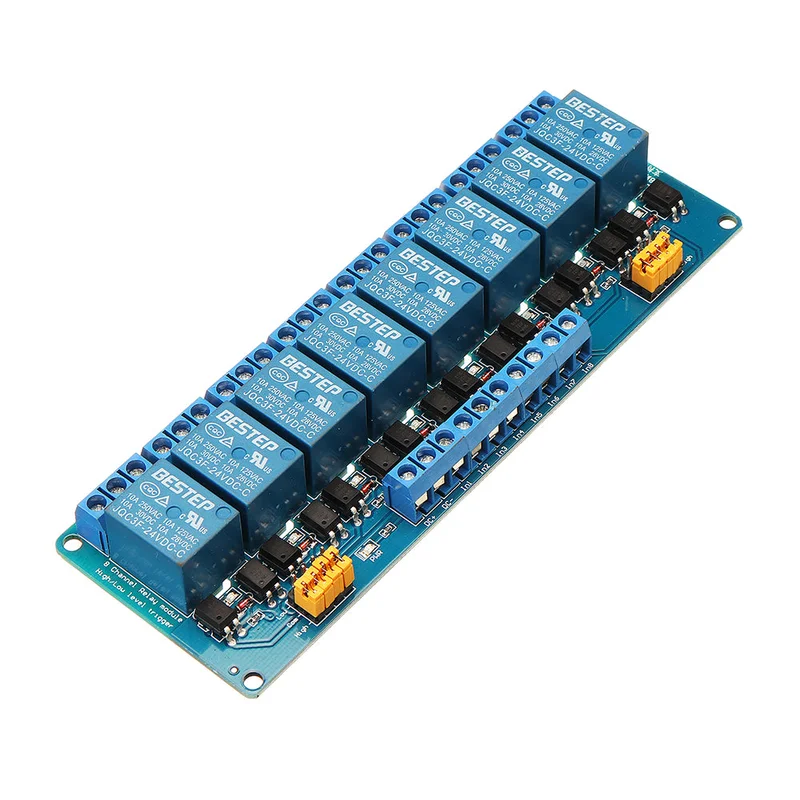

8-Kanaals 24V relaismodule-Snelle verzending

Description

Beschrijving:

Maximale belasting: AC 250V / 10A, DC 30V / 10A.

De isolatie van de optocoupler zorgt voor sterke rijvaardigheid en stabiele prestaties, met een stroomverbruik van 5mA.

De werkspanning is 24V.

Elk kanaal van de module kan worden ingesteld op hoog of laag niveau via jumpers.

Het fouttolerante ontwerp zorgt ervoor dat het relais niet werkt als de bedieningsleiding kapot is.

Voedingsindicator (groen) en 8 relaisstatusindicatoren (rood) zijn aanwezig.

Het interfaceontwerp is gebruiksvriendelijk; alle interfaces kunnen rechtstreeks via de terminals worden verbonden, wat het gebruik vergemakkelijkt.

Module afmetingen:142 mm x 50 mm x 18,5 mm (lengte x breedte x hoogte).

Er zijn 4 vaste boutgaten met een diameter van 3,1 mm, afstand 67 mm x 44,5 mm.

Module-interface:

• DC +: sluit de positieve pluspool aan.
• DC -: sluit de negatieve minpool aan.
• IN1-IN8: afhankelijk van de instelling kan de corresponderende relaiswerking worden bestuurd door een hoog of laag niveau.
• Relaisuitgang: er is een 24-draads interface, alle interfaces kunnen direct op de lead worden aangesloten voor gebruiksgemak.
• NO1 – NO8: relais normaal open, het relais is uitgeschakeld voordat het wordt ingetrokken en maakt dan een korte verbinding met de COM.
• COM1 – COM8: gemeenschappelijke interface voor relais.
• NC1 – NC8: relais normaal gesloten, kort verbonden met COM vóór intrekken en uitgeschakeld na intrekken.

Hoog en laag -optie:

• S1-S8 is de selectie op hoog niveau van relais 1 kanaal – 8 kanaal.
• Wanneer COM kort verbonden is met LAAG, is het corresponderende relais op LAGE niveau; wanneer COM kort verbonden is met HOOG, is het op hoog niveau.

Pakket inbegrepen:
