5X TMC2130 stappenmotor driver 32-bit ARM Cortex-M3 moederbord voor 3D-printers-Snelle verzending

Description

Introductie van het moederbord:

Dit moederbord is een krachtig 3D-printer moederbord met een 32-bit Cortex-M3 LPC1768-processor, geklokt op maximaal 100 MHz, wat zorgt voor een stabiele verwerkingskracht. Het is veelzijdig en voordelig.

Voordelen:

• Gebruik van een 32-bit Cortex-M3 LPC1768 hoofdchip met een frequentie van 100 MHz, wat de rekenkracht en prestaties aanzienlijk verbetert.
• Bevat zowel een in-line drive socket als een externe drive-poort, compatibel met verschillende modi van diverse drivers (UART, SPI, etc.).
• Compatibel met verschillende stuurprogramma’s en speciale modi (zoals de UART-modus van de TMC2208 en de SPI-modus van de TMC2130), met speciale poortreserveringen voor eenvoudigere bedrading.
• Ondersteunt verschillende open-source firmware, waaronder smoothieware en Marlin 2.0.
• Hoogwaardige printplaten met gemarkeerde pinnen voor eenvoudige identificatie en aanpassing.
• Gebruik van een speciale power-chip voor ondersteuning van een stroomingang van 12V-24V.
• Compatibel met MKS LCD12864, MKS MINI12864 en andere besturingskaarten voor weergavebesturing.
• Te gebruiken met alle MKSTFT aanraakschermen.
• Compatibel met verschillende LCD-schermen en MKS-touchscreens.

Specificaties:

• Moederbordmodel: MKS-SGEN L
• Grootte van montagegaten: 102 mm x 76 mm
• Afmetingen: 110 mm x 84 mm
• Microprocessor: 32-bit Cortex M3 (LPC 1768 / 100 MHz)
• Ingangsspanning: 12V ~ 24V
• Motor Driver: TMC2130/2208/2100/4988/8825
• Interface temperatuursensor: NTC100K / PT100
• Display: Ondersteuning voor MKSTFT-serie schermen en LCD-schermen
• Ondersteuning voor afdrukbestandsindeling: G-code
• Aanbevolen software: Cura / Simplify3D / Pronterface / Repetier-Host
• Firmware-update: TF-kaartupdate
• Ondersteuning voor machinestructuren: XYZ / Kossel / Ultimaker / Corey, etc.

Over de TMC2130 V1.0:

• De eenfasestroom van de tweefasige stappenmotor is 1.2A (piekwaarde 2.5A), met een regelbare werkstroom.
• Ondersteunt twee besturingsmodi: step/dir-interface en SPI-interface.
• Ingangsspanningsbereik van de motor: 4.75 ~ 46V.
• Ingangsspanning van de logische interface: 3 ~ 5V.
• Onderverdeeld in 256 stappen.
• Geluidloze werking met maximale efficiëntie en optimaal motorkoppel.
• Hoge precisie sensorloze motorbelastingdetectie.
• Verlaagd energieverbruik met 75%.
• Aandrijving met hoge belasting zonder uit de pas te lopen.

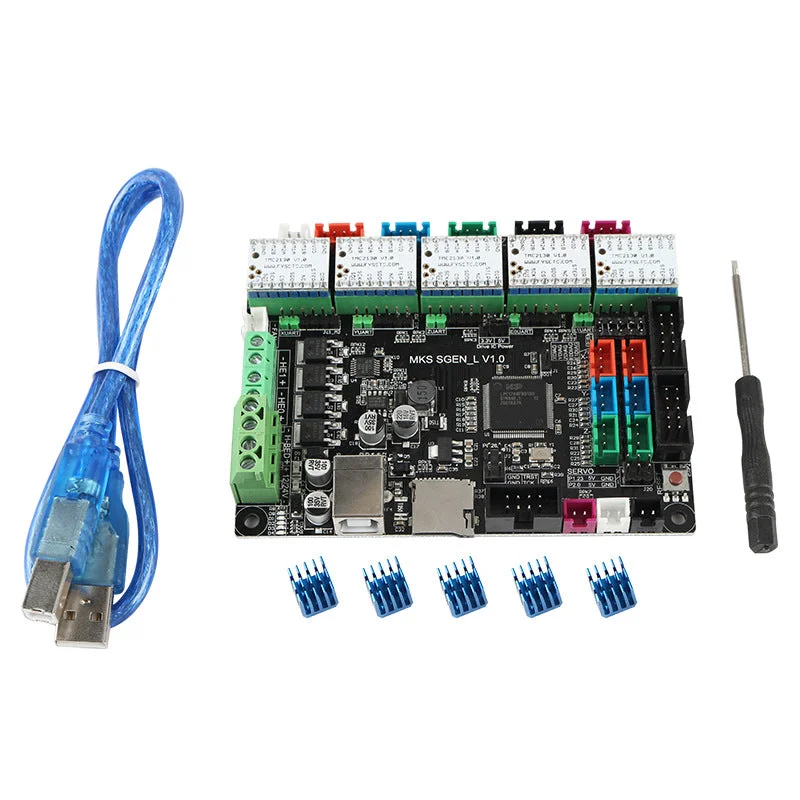

Pakketinhoud:

• 1 x MKS SGEN L-kaart
• 5 x TMC2130 V1.0
• 5 x Koellichaam
• 1 x USB-kabel
