Kenmerken:

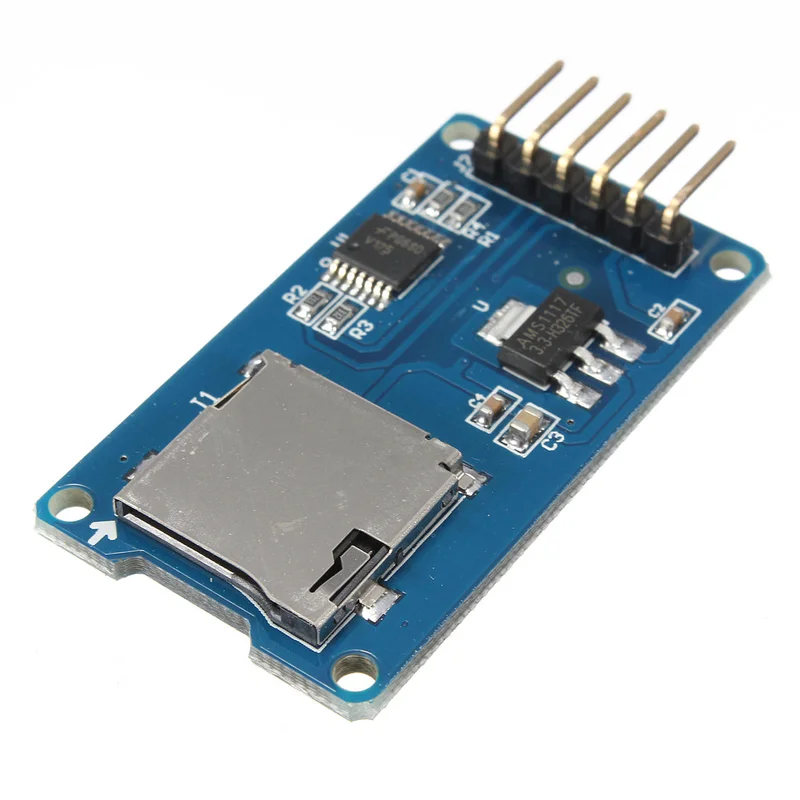

Deze module (MicroSD Card Adapter) is een Micro SD-kaartlezer die via de SPI-interface werkt. Het stelt microcontrollers in staat om MicroSD-kaarten te lezen en te schrijven. Gebruikers kunnen de bijgeleverde IDE gebruiken om de initialisatie en het lezen/schrijven van de bibliotheekkaart te voltooien.
Module functies:
- Ondersteunt Micro SD-kaarten (<= 2G) en Micro SDHC-kaarten (<= 32G) (high-speed kaarten)
- Het niveau omzettingscircuit kan werken op 5V of 3.3V
- Voeding: 4,5 V ~ 5,5 V, met een 3,3 V spanningsregelaar
- Communicatie-interface: standaard SPI-interface
- 4 M2 schroefgaten voor eenvoudige installatie
- Afmetingen: 4.1 x 2.4 cm
Control Interface:
De module heeft in totaal zes pennen (GND, VCC, MISO, MOSI, SCK, CS): GND naar aarde, VCC is de voeding, MISO, MOSI, SCK vormen de SPI-bus, en CS is het chip select signaal.
3.3V regelaarschakeling:
De LDO-regelaar levert een uitgang van 3.3V als level converter chip voor de Micro SD-kaart.
Niveau conversie circuit:
De signalen van de Micro SD-kaart worden omgezet naar 3.3V, zodat de algemene AVR microcontroller het signaal kan lezen.
Micro SD-kaart connector:
De connector is een zelfborende kaarthouder voor eenvoudig inbrengen en verwijderen van de kaart.
Plaatsingsgaten:
De module heeft 4 M2 schroefgaten met een diameter van 2.2mm, wat de installatie vergemakkelijkt.
Pakket inbegrepen:
