Description
Specificaties:
- Werking van 1.2V tot 6V
- Aanweerstand: 70 Ohm @ 4.5V
- 6ns break-before-make @ 4.5V
- Temperatuurbereik: -50 ℃ tot 125 ℃
Kenmerken:

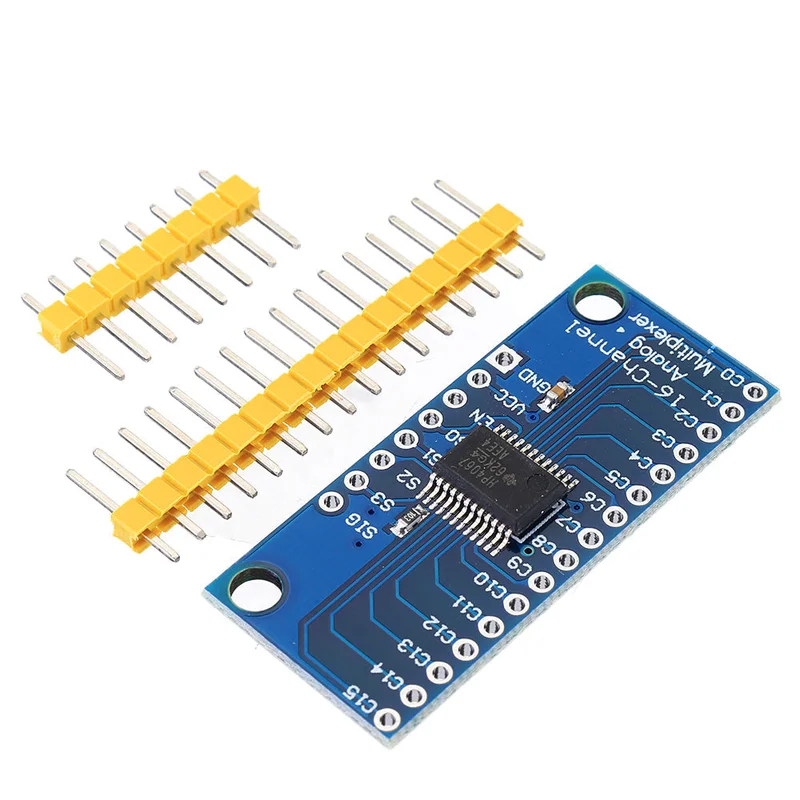

- Dit is een printplaat voor de handige 16-kanaals analoge/digitale multiplexer/demultiplexer CD74HC4067.
- Deze chip functioneert als een draaischakelaar en leidt de gemeenschappelijke pin intern naar een van de 16 kanaalpinnen (CHANxx).
- Het werkt met zowel digitale als analoge signalen (de spanning mag niet hoger zijn dan VCC), en de verbindingen werken in beide richtingen.
- Om het te bedienen, sluit u 4 digitale uitgangen aan op de adreskeuzepennen van de chip (S0-S3) en stuurt u het binaire adres van het gewenste kanaal.
- Hiermee kunt u maximaal 16 sensoren op uw systeem aansluiten met slechts 5 pinnen!
- U kunt het gebruiken om seriële gegevens op TTL-niveau naar of van meerdere apparaten te leiden.
- Bijvoorbeeld, sluit de TX-pinnen van 16 apparaten aan op één RX-pin op uw microcontroller en selecteer een van die 16 apparaten om naar te luisteren.
- Voor tweerichtingscommunicatie kunt u een tweede bord toevoegen om de TX-lijn van uw microcontroller naar de RX-lijnen van 16 apparaten te routeren.
- Door meerdere borden te gebruiken, kunt u vergelijkbare arrangementen maken voor I2C, SPI, etc.
- De interne schakelaars zijn bidirectioneel, ondersteunen spanningen tussen aarde en VCC, hebben een lage aanweerstand en lage uitlekkage, en om overspraak te voorkomen, schakelt u break-before-make in.
- Het bord breekt ook de enable-pin van de chip uit, die bij hoog rijden de gemeenschappelijke pin volledig loskoppelt (alle schakelaars “uit”).
Pakket inbegrepen:
- 50 x CD74HC4067 16-kanaals analoge digitale multiplexer
