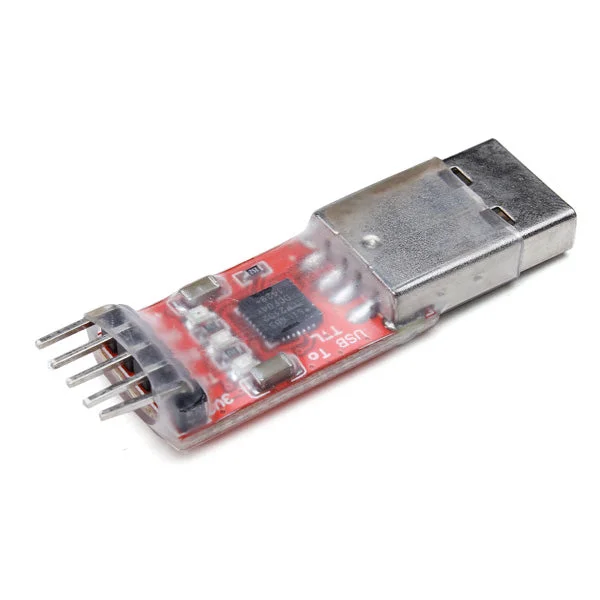

5 Stuks USB naar TTL/COM converter module met CP2102-Snelle verzending

Description

Kenmerken:

• Hoofdchip: CP2102, genereert een virtuele seriële poort na installatie van de driver.
• USB-voeding met 3.3V (<40mA), 5V, GND, TX, RX; signaalniveau is 3.3V, positieve logica.
• Ingebouwde statusindicator en transceiverindicator; de statusindicator brandt bij correcte driverinstallatie en de transceiverindicator knippert tijdens communicatie.
• Ondersteunt baudrates van 300bps tot 1Mbps.
• Ondersteunt communicatieformaten: 5, 6, 7, 8 databits; 1, 1.5, 2 stopbits; oneven, even, markering, spatie, geen controle.
• Compatibel met besturingssystemen: Windows Vista/XP/Server 2003/200, macOS-X/OS-9, Linux.
• USB-kop is een mannelijke connector, kan direct op de USB-poort van de computer worden aangesloten.
• Compact ontwerp.
• Afmetingen: 42 mm x 17 mm.

Pin beschrijving:

• G: Aardingsdraad (GND) – Verbind met GND van de microcontroller.
• O: Voeding (OUT VCC) – Verbind met VCC van de microcontroller.
• R: Ontvangen (RXD) – Sluit aan op P3.1 van de microcontroller.
• T: Verzenden (TXD) – Sluit aan op P3.0 van de microcontroller.

Tijdens normale communicatie is de TXD altijd verbonden met de RXD van het apparaat. Voor zelfontvangst en testen kan de TXD rechtstreeks met de RXD worden verbonden.

Niveau Logica:

• TTL-niveau: +5V is logisch “1” en 0V is logisch “0”.
• RS232-niveau: -12V tot -3V is logisch “0”; +3V tot +12V is logisch “1”.

Pakket bevat:

• 5 x USB naar TTL-module
• 5 x digitale kabel
