5 Stuks ICL8038 functie signaalgenerator kit-Snelle verzending

Description

Opmerking:dit is een doe-het-zelf-pakket, je moet het zelf samenstellen.

Handleiding:Bekijk de handleiding hier

Beschrijving:

De ICL8038 is een precisie-oscillerende geïntegreerde schakeling met meerdere golfvormuitgangen. De frequentie en duty cycle van de outputgolfvorm kunnen worden geregeld door stroom of weerstand. Dankzij de FM-signaalinvoer kan deze chip worden gebruikt om frequenties te moduleren. De kit is ontworpen voor een veelgebruikt frequentiebereik, verdeeld in vijf instelbare banden, en kan lage vervorming sinusgolven, driehoekgolven en vierkante golfpulsignalen genereren van 10Hz tot 450kHz.

Circuitprincipe:

• Pin 1, 12: zijwand aanpassingszijde
• Pin 2: sinusgolfuitgang
• Pin 3: driehoekgolfuitgang
• Pin 4, 5: frequentie en duty cycle (of golfvorm asymmetrie) aanpassing
• Pin 6: V+, positieve voeding
• Pin 7: frequentie-offset
• Pin 8: frequentie aanpassingsingang
• Pin 9: vierkante golfuitgang (open collector output; sluit een laadweerstand aan op de positieve voeding voor TTL-compatibele output)
• Pin 10: timing condensator kant
• Pin 11: V-, negatieve stroomaansluiting; bij gebruik van positieve en negatieve voeding, is de outputgolfvorm relatief tot 0V symmetrisch
• Pin 13, 14: lege pinnen

Het frequentiebereik is 10KHz-450KHz, verdeeld in 5 banden, met schakelaar J2 (kortsluiting) om te schakelen. PR1 is de frequentie-instelling, RP2 is de vierkante golfcyclusaanpassing, RP3 is de vierkante golf lineaire aanpassing, RP4 is de sinusgolf vervormingsaanpassing, RP5 is de uitgang amplitude aanpassing.

Het circuit kan worden aangedreven door een enkele 12-24V voeding via J1. J4 is de golfvormuitgang, met pin 1 voor DC bias signaal en pin 2 voor puur signaal. De outputgolfvormcategorie kan worden geschakeld door J3 (kortsluitkap).

Installatie- en gebruiksaanwijzing:

Gebruik de originele waarden voor de componenten zoals aangegeven in de selectie. Wees voorzichtig met de installatie van diodes, transistors en elektrolytische condensatoren om verkeerde plaatsing te voorkomen. Alle componenten moeten op het oppervlak van de printplaat worden gemonteerd.

Elke potentiometer beïnvloedt elkaar; selecteer de juiste frequentieband (J2 kortsluitkap) zorgvuldig. Frequenties lager dan 50Hz en hoger dan 200KHz worden niet aanbevolen.

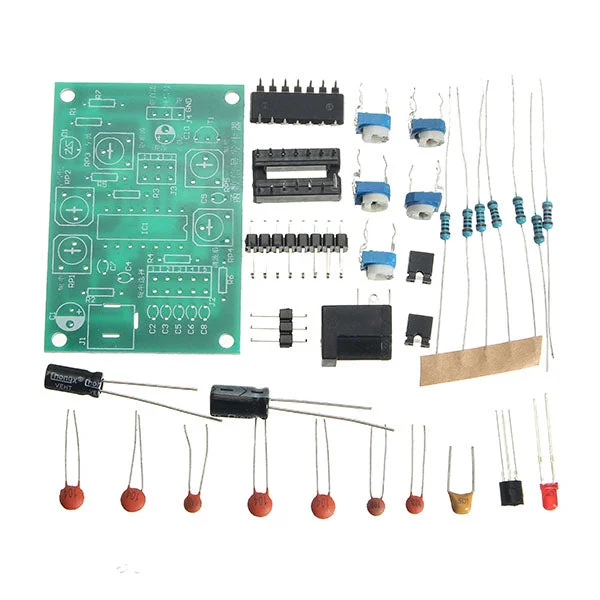

Pakket bevat:

5 x ICL8038 functie signaalgenerator kit
