5 Stuks DC7V-35V naar DC1.25V-30V LED driver constante stroomspanning step down buck voeding module-Snelle verzending

Description

Voorzien van:

Deze module maakt gebruik van de LM2596 chip, met een hoge efficiëntie (tot 92%) en lage warmteontwikkeling. Hij kan eenvoudig worden gebruikt bij een stroom van meer dan 3A. In combinatie met de originele TI op-amp wordt de uitgangsstroom zeer stabiel. De module is uitgerust met een originele Sanyo low ESR filtercondensator, waardoor een lage rimpelspanning tot 50mV mogelijk is. De module is een verstelbare buck-module, waarbij de uitgangsspanning kan worden aangepast met een blauwe instelbare weerstand. Het ingang- en uitgangsspanningsverschil is 2V, met een minimum uitgang van 1,23V.

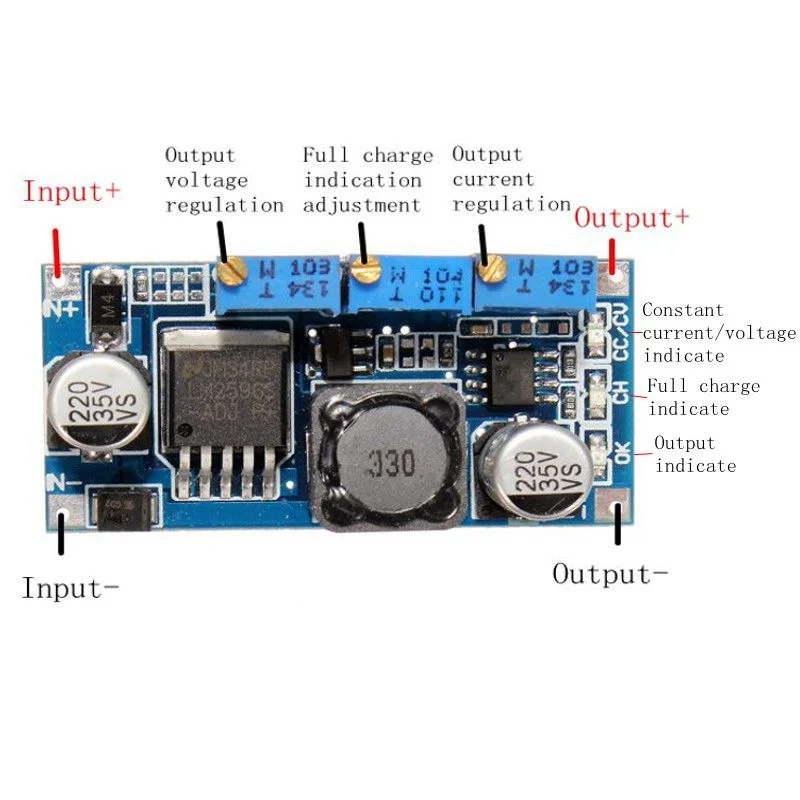

De module heeft de volgende aansluitingen: IN – (negatieve ingang), IN + (positieve ingang), OUT – (negatieve uitgang), OUT + (positieve uitgang). Zorg ervoor dat de verbindingen correct zijn aangesloten om schade aan de module te voorkomen.

Omschrijving:

• Aard van de module: Niet-geïsoleerde stap-down module
• Rectificatie: niet-synchrone rectificatie
• Ingangsspanning: 7V – 35V
• Uitgangsspanning: 1.25V – 30V
• Uitgangsstroom: Verstelbaar, maximaal 3A
• Transfer efficiëntie: 92% (maximaal)
• Schakelfrequentie: 150 KHz
• Output rimpeling: 50mV (maximaal) 20M Kbps
• Belastingregeling: ± 0,5%
• Spanningsregeling: ± 2,5%
• Bedrijfstemperatuur: -40 °C tot +85 °C
• Afmetingen: 48 x 23 x 14 mm (L x B x H)

Batterij opladen methode:

1. Zorg ervoor dat de batterijdrijspanning en laadstroom overeenkomen met de module-ingangsspanning.
2. Stel de constante potentiometer in zodat de uitgangsspanning ongeveer 5V is.
3. Gebruik een multimeter (10A stroom) om de uitgangskortsnelheid te meten en pas de constante stroom potentiometer aan totdat de uitgangsstroom de gewenste laadstroomwaarde bereikt.
4. De standaard voor de lampstroom is 0,1 keer de laadstroom (constante stroomwaarde); als aanpassing nodig is, stel dan de lampstroom potentiometer in.
5. De constante potentiometer zorgt ervoor dat de uitgangsspanning de vlotterspanning bereikt.
6. Verbind de batterij en probeer te laden.

LED constante stroom driver gebruiksmethode:

1. Zorg ervoor dat de aandrijf-LED bedrijfsstroom en maximale werkspanning correct zijn.
2. Stel de constante potentiometer in zodat de uitgangsspanning ongeveer 5V is.
3. Gebruik een multimeter (10A stroom) om de kortsluitstroom te meten en pas de constante stroom potentiometer aan totdat de uitgangsstroom de gewenste werkstroom van de LED bereikt.
4. De constante potentiometer zorgt ervoor dat de uitgangsspanning de maximale bedrijfsspanning van de LED bereikt.
5. Sluit de LED en de testmachine aan.
