Description
Functie:

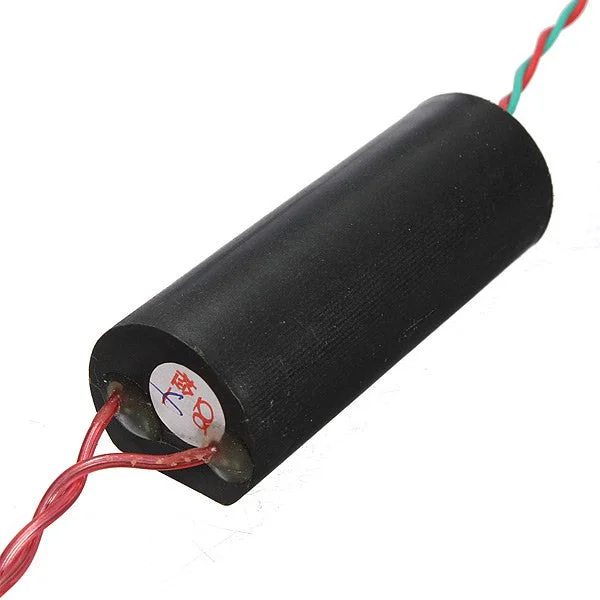

Deze hoogspanningsmodule maakt gebruik van het principe van een Tesla-spoel en genereert hoogspanningspulsen. Het heeft een compact formaat, hoog rendement en een eenvoudig extern circuit (sluit simpelweg de schakelaar aan op de batterij voor krachtige ontladingen).
Specificatie:
Model: MC-105
Afmetingen: Lengte 65 mm, Diameter 24 mm, Diameter snijvlak 22 mm
Spanning: Ingang DC 3.7-6V, Uitgang DC 20kV (test)
Stroom: Ingang 4A, Uitgang 0.5A
Lengte: Ingang ongeveer 10 cm, Uitgang ongeveer 8 cm
Structuur: In één stuk
Polaire ontladingsafstand: Ongeveer 1.5 cm (let op, kan gemakkelijk beschadigen).
Stroom:
Een 3.7V Li-ionbatterij kan in één of twee series worden gebruikt, zoals 18650 of inactieve mobiele telefoonbatterijen (verwijder de beschermingskaart, aanbevolen capaciteit van 2000mAh of meer) of NiCd/NiMH-batterijpakketten, evenals 4V of 6V loodzuurbatterijen.
Deze module is een compacte hoogspanningsomvormer/booster. De ingangsklemmen voor DC 3V – 7.2V kunnen een uitgang van 20kV DC-hoogspanning genereren (ongeveer 1-2 cm boog). Dit kan worden gebruikt voor middelbare schoolwetenschappelijke experimenten, elektronische apparatuur, negatieve ionengeneratoren en als hoogspanningsbron voor kleine wetenschappelijke projecten.
Opmerking:
Vermijd het gebruik van deze module onder hoge druk en zorg ervoor dat de afstand tot de hoogspanningszijde geschikt is. Controleer de batterijspanning en capaciteit, aangezien deze evenredig zijn met de afstand van de hoogspanningsboog. Test de boogafstand van kort naar lang en vermijd het aanraken van de boog wanneer deze is ingeschakeld, omdat dit de module kan beschadigen. Vanwege de interne warmte moet elke inschakeltijd binnen een minuut worden gecontroleerd. Zorg ervoor dat de batterijcapaciteit voldoende is om de module van stroom te voorzien; het maximale uitgangsvermogen van de batterij is wanneer de spanningsmeting een boog vormt. Voor optimale prestaties wordt aanbevolen om meer dan één lithiumbatterij van 2000 mAh of 4000 mAh te gebruiken.
Toepassing:
Deze module wordt veel gebruikt in hogedrukproductie, elektronische doe-het-zelfprojecten, productontwikkeling en elektronische beveiliging met hoog voltage.
Afbeeldingen:
