Description
Kenmerken:

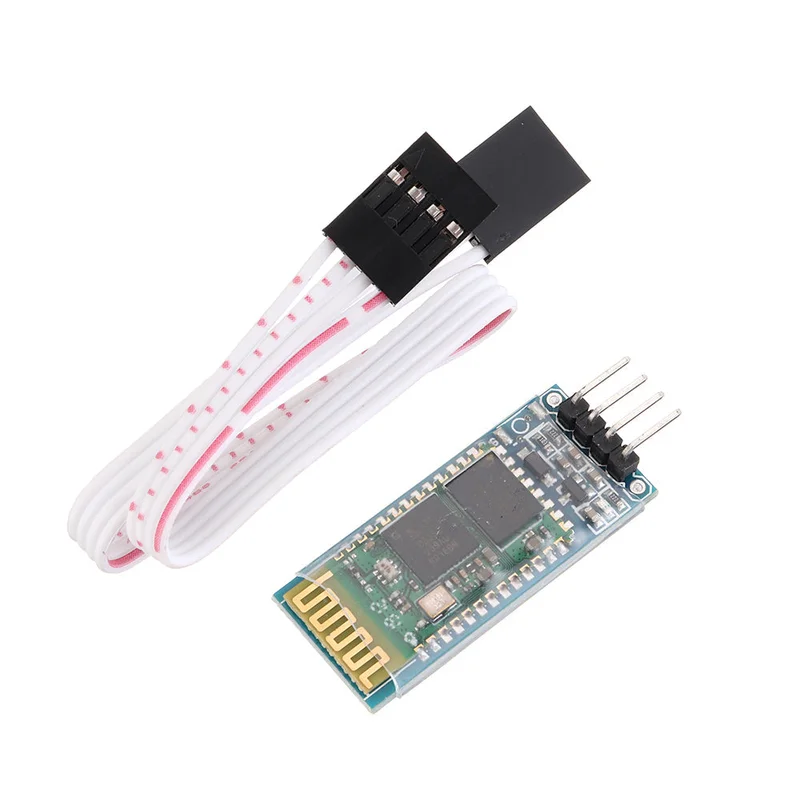

Met deze module kunt u TTL-gegevens verzenden of ontvangen via Bluetooth-technologie, zonder een seriële kabel op uw computer aan te sluiten.
Commercial Series: Bluetooth-modulebordserie.
Voorzien van een LED-indicatielampje, regulator-chip van 150mA en 3.3V.
Bevat VCC, GND, TXD en RXD aansluitingen voor Bluetooth.
Met de knop “Onderzoek” (AAN / UIT / WAKE) kan de module worden bestuurd om te onderzoeken via een externe MCU-uitgang “Hoog niveau”.
Compatibel met zowel Bluetooth-mastermodules als slave-modules.
Specificaties:
Werkt met alle USB Bluetooth-adapters.
Standaard baudrate: 9600, 8, 1, n.
Ingebouwde antenne met een bereik tot 30 voet.
Bluetooth-versie: V2.0 + EDR.
Bedrijfsspanning: 3.3V.
Kabellengte: ongeveer 21.5 cm.
Afmetingen: ongeveer 3,5 x 1,5 cm.
Gewicht van het item: 7 g.
Gewicht verpakking: 9 g.
Notitie:
Ingangsspanning: 3,3 ~ 6V, niet meer dan 7V aansluiten.
De module voorkomt automatisch omkering van voeding, sluit de stroomvoorziening correct aan.
Het is aan te raden om een “Bluetooth-mastermodule” te installeren.
De “State” is een output voor LED-status; wanneer Bluetooth “Unconnected” is, output “Pulse”; wanneer Bluetooth “connected” is, output “High level”. Dit helpt bij het bepalen van de status van de MCU.
Als alleen het bord wordt gebruikt, is er geen “Bluetooth-functie” beschikbaar.
Pakket bevat:
