Description
Beschrijving:

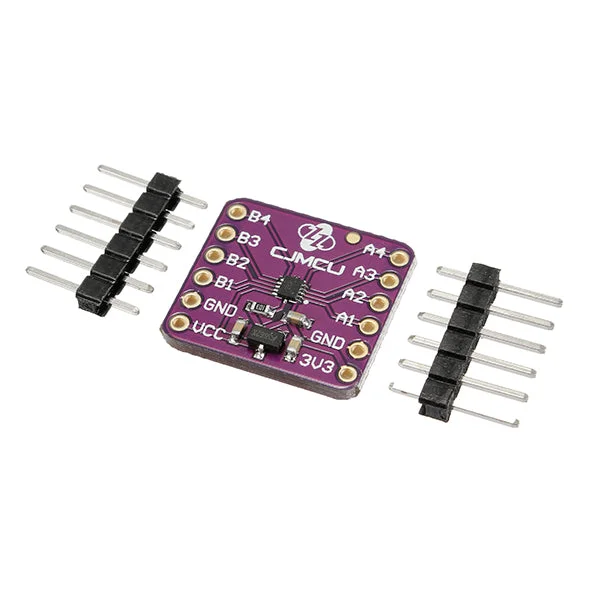

Deze 4-bits niet-inverterende vertaler maakt gebruik van twee afzonderlijke configureerbare voedingsrails. De A-poort is ontworpen om VCCA te volgen, welke een voedingsspanning accepteert van 1,2 V tot 3,6 V. De B-poort volgt VCCB, die een voedingsspanning van 1,65 V tot 5,5 V accepteert. Dit zorgt voor universele laagspannings bidirectionele vertaling tussen 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V en 5 V spanningsniveaus. VCCA mag niet hoger zijn dan VCCB.
- Voedingsspanningen: 1,2 V tot 3,6 V op A-poort en 1,65 V tot 5,5 V op B-poort (VCCA ≤ VCCB)
- VCC Isolatiefunctie: Als VCC input op GND is, zijn alle uitgangen in de hoge impedantie toestand
- OE ingangscircuit verwijst naar VCCA
- Laag stroomverbruik: maximaal 5 μA ICC
- Ioff ondersteunt de gedeeltelijke uitschakelmodus
- Latch-Up prestatie overschrijdt 100 mA per JESD 78
- Klasse II ESD-bescherming overschrijdt JESD 22
- A-poort: 2500-V menselijk lichaam model (A114-B), 1500-V opgeladen apparaat model (C101)
- B-poort: ± 15-kV menselijk lichaam model (A114-B), 1500-V opgeladen apparaat model (C101)
Pakket inbegrepen:
