Description
Voorzien van:
| Num. | Parameter | Parameter waarde |

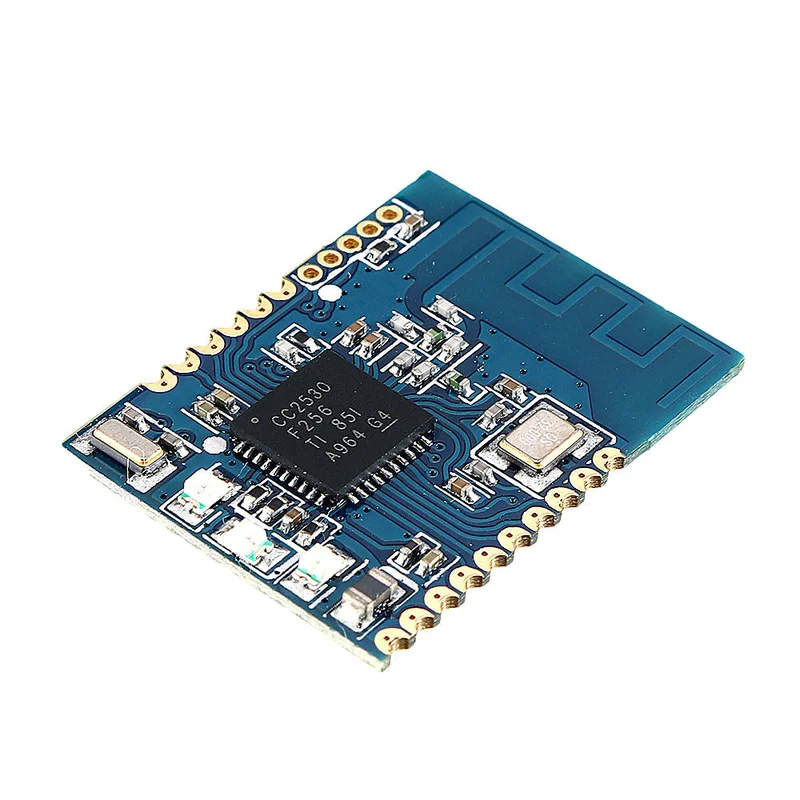

| 1 | Productnummer | DL-LN33 |
| 2 | Chip selectie | CC2530 |
| 3 | Werkende frequentie | 2400 ~ 2450 MHz (16 kanalen in totaal) |
| 4 | Communicatie-interface | UART seriële poort (ondersteunt 13 baudrates: 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200, 230400, 125000, 250000, 500000) |
| 5 | Zelforganiserende netwerkhops | <= 15 sprongen |
| 6 | Enkele hop transmissieafstand | 70 meter (uit de lucht, zonder obstakels) |
| 7 | Aantal punten dat kan worden ondergebracht | Typische waarde is 190. Bij een dicht netwerk kan dit aantal afnemen tot een minimum van 96. |
| 8 | MAX pakketlengte | 63 Byte (inclusief poortadresinformatie) |
| 9 | Zendcapaciteit | Transmissiesnelheid is hoger bij één knooppunt: 2400 Bit/s voor 3 bytes, 10KBit/s voor 30 bytes. |
| 10 | MAX verzendsnelheid | 250KBit/s |
| 11 | Herverzendingstijden van pakketten | Tot 15 keer, minimaal 5 keer bij hoge netwerkbelasting |
| 12 | Luchtvertraging | Single-hop tussen knooppunten, minder dan 10 ms |
| 13 | Zend vermogen | 4.5 dBm |
| 14 | Werkspanning | 2.5V ~ 3.6V |
| 15 | Werkende stroom | Minder dan 30 mA |
| 16 | Antenne-interface | PCB antenne |
Pinbeschrijvingen:
| Pin naam | Pin positie | Betekenis |
| NoUsed | 1, 2, 10, 11, 13 | Niet gebruikt, houd deze leeg |
| TestMode | 3 | Testmodus, werkt in normale modus als niet aangesloten |
| TestTx | 4 | Voer testinformatie in testmodus in |
| TestRx | 5 | Voer testinformatie in testmodus in |
| Gnd | 6, 9, 16 | Grond |
| Vcc | 7, 8 | Stroomvoorziening |
| BaudReset | 12 | Stelt standaard baudrate in bij opstarten |
| Tx | 14 | UART-uitgang van de module |
| Rx | 15 | UART-invoer van de module |
