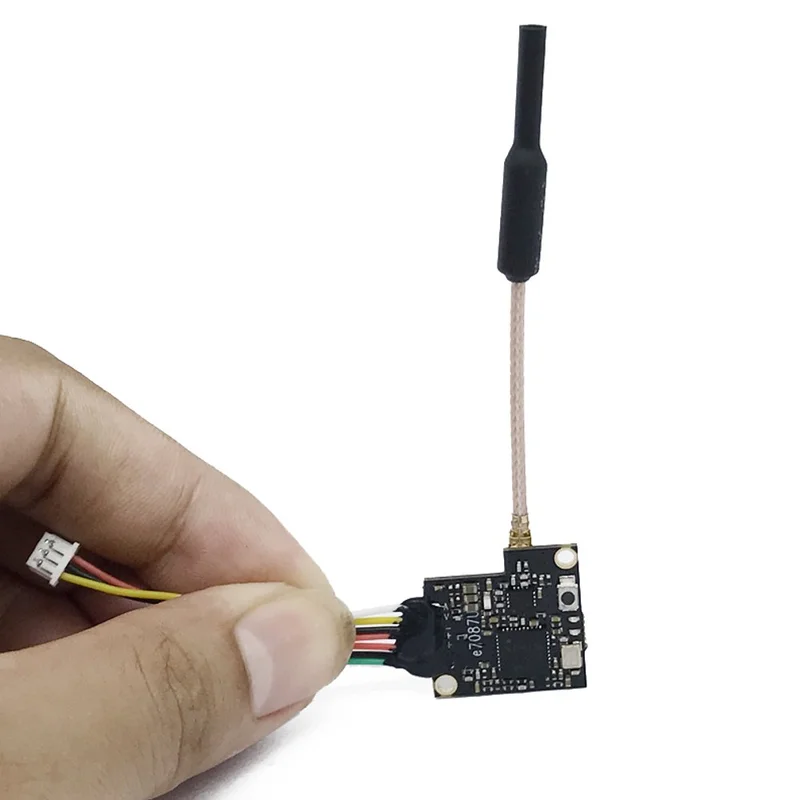

Omschrijving:
Frequentie: 5.8G 48CH
Zendvermogen: 25mW / 100mW / 200mW / OFF (Pitmode)
Voeding: DC 5-24V
Voedingsstroom (12V): 60mA (25mW), 80mA (100mW), 100mA (200mW)
Gewicht: 3.1g
Grootte: Ontworpen voor RunCam
Belangrijkste kenmerken:
- Instelbare 4 modi: 25mW / 100mW / 200mW / OFF
- Betaflight / Cleanflight OSD-configuratieparameter
- Ondersteuning voor SBUS-configuratie van parameter
- Schoon stroomopwekking en kanaalwisseling zonder storing voor anderen
- Miniatuur en lichtgewicht ontwerp
- 12V 100mA 200mW
Frequentie (MHz):
| Band | CH1 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 |
| A | 5865 | 5845 | 5825 | 5805 | 5785 | 5765 | 5745 | 5725 |
| B | 5733 | 5752 | 5771 | 5790 | 5809 | 5828 | 5847 | 5866 |
| C | 5705 | 5685 | 5665 | 5645 | 5885 | 5905 | 5925 | 5945 |
| D | 5740 | 5760 | 5780 | 5800 | 5820 | 5840 | 5860 | 5880 |
| E | 5658 | 5695 | 5732 | 5769 | 5806 | 5843 | 5880 | 5917 |
| F | 5362 | 5399 | 5436 | 5473 | 5510 | 5547 | 5584 | 5621 |
Gebruikershandleiding:
1. LED-indicatie
– De rode LED geeft de status van de werkmodus of het item aan bij het instellen van de VTX (1 keer knipperen betekent het selecteren van de kanalen, 2 keer knipperen betekent het selecteren van de banden, 3 keer knipperen betekent het selecteren van de vermogensniveaus).
– De blauwe LED geeft de status van Pitmode of de waarde van het item aan bij het instellen van de VTX.
2. Werkmodus Indicatie
– Na het opstarten geven de LED’s de volgende drie items van VTX aan: kanaal, band en vermogensniveau.
– Normaal: de rode en blauwe LED branden.
– Pitmode: de rode LED brandt en de blauwe LED is uit.
3. Instellen
– Houd de knop ingedrukt totdat de rode LED 1 keer knippert om het kanaal te selecteren. Druk vervolgens op de knop om de kanalen te selecteren.
– Houd de knop opnieuw ingedrukt, de rode LED knippert 2 keer om het item van de band te selecteren.
– Houd de knop opnieuw ingedrukt, de rode LED knippert 3 keer om het item van het vermogensniveau te selecteren.
– Houd tenslotte de knop ingedrukt om op te slaan en de instelling van VTX te verlaten.
– Druk tweemaal op de knop om de AAN / UIT-modus van Pitmode in of uit te schakelen.
4. SBUS-instelling
Verbonden met het 6e kanaal van de ontvanger, kan de schakelaar van kanaal veranderen.
5. OSD-instelling
Voor Betaflight / Cleanflight OSD-instelling van kanaal, band, voeding en Pitmode, raadpleeg de handleiding voor meer informatie.
Notitie:
– Zorg voor voldoende ruimte voor luchtstroom bij het installeren van de module op de drone om oververhitting te voorkomen.
– Installeer de antenne voordat u deze inschakelt voor een langere levensduur.
Pakket inbegrepen:
