Description

Beschrijving:
Deze controller heeft een waterdicht ontwerp, waardoor hij eenvoudig te gebruiken is in het dagelijks leven. Deze controller is alleen compatibel met borstelloze DC-motoren die beschikken over 8 draden (3 fasekabels en 5 hall-kabels). Andere borstelloze motoren zijn niet compatibel. De controller heeft 4 groepen benodigde kabels (stroomkabels, E-lock kabels, gaskabels en motorfase kabels). Bij het aansluiten van deze 4 groepen kabels kan de E-bike normaal functioneren. Bovendien biedt deze controller extra functies zoals drie snelheden, anti-diefstal, EBS en cruise.

Specificaties:

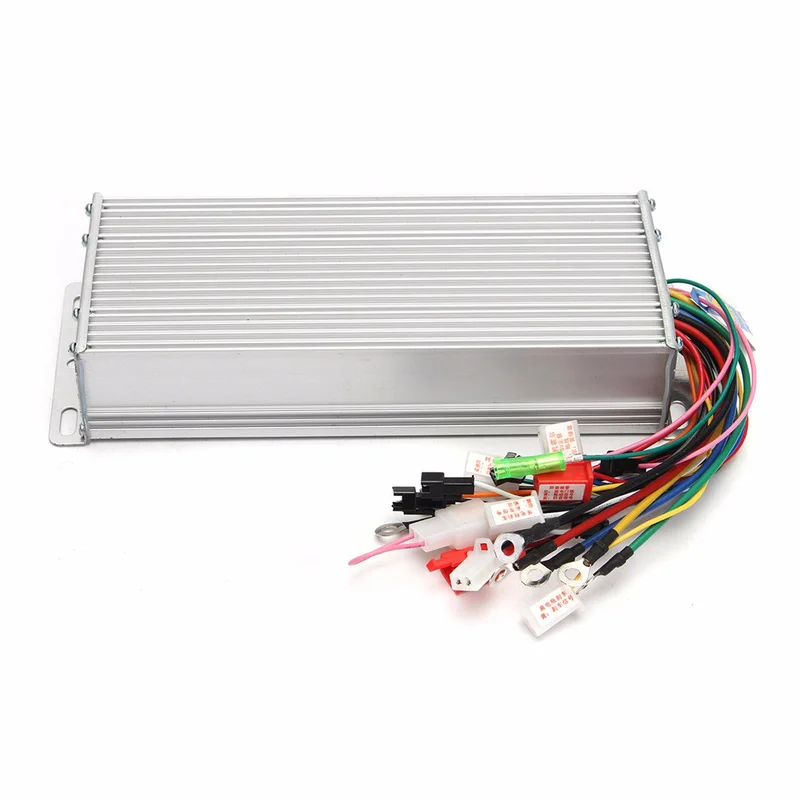

Naam: Borstelloze motorcontroller
Model: 517382
Nominale spanning: 48 Volt
Nominaal vermogen: 1500 Watt
Fasehoek: Zelfstudie
Gasklepspanning: 1.1-4.2V
Remniveau: Hoog / Laag
Onder spanningsbescherming: 42 Volt ± 0.5V
Compatibel met 3-fase 60° of 120° borstelloze motoren.
Bedrijfsomstandigheden: -40 ~ 80 °C
Afmetingen: 24,5 x 8,7 x 4,3 cm

Montage:
Geschikt voor: Elektrische fietsen, scooters, mechanische of elektrische heftrucks, enz.

Notitie:
Compatibele motoren:
Deze controller werkt alleen met borstelloze DC-motoren die beschikken over 8 draden (3 fasekabels en 5 hall-kabels). Andere borstelloze motoren zijn niet compatibel.

Verbindingstabel:
1.) Stroomkabels: groot rood + groot zwart
2.) Motorkabels: groot geel + groot groen + groot blauw
3.) Elektrische deurvergrendelingskabel: middelste rode kabel met 6,3 mm stekker
4.) Hall-kabels: klein rood, klein zwart, klein geel, klein groen, klein blauw
5.) Gaskabels: klein rood (5V) + klein blauw (signaal) + klein zwart (negatief)
6.) Snelheidskabels: blauw (hoge snelheid) + zwart (normale snelheid) + geel (lage snelheid)
7.) Hoge E-niveau rem: geel (voor 12V remfiets)
8.) Lage E-niveau rem: bruin (remsignaal) + zwart (door de 2 kabels samen te sluiten, kan de remfunctie worden uitgeschakeld)
9.) Anti-diefstal alarmkabels: rood + zwart (stroom) + rood (E-start) + blauw (motorsignaal) + groen (motor slot)
10.) Zelfstudie kabel: Zelfstudie (fase leren)
11.) Cruise functie: grijze kabels (twee stekkers die samenkomen, schakelen automatisch de cruise-functie in; als de 2 kabels op een schakelaar worden aangesloten, wordt de cruise-functie ingeschakeld)
12.) LCD-schermkabels: blauw (snelheidsschakelknop) + groen (snelheidskabel naar LCD)
13.) Snelheidsmeterkabel: groen (niet geschikt voor LCD-snelheidsmeter)

Installatie:
1. Deze controllers hebben 4 groepen benodigde kabels (stroomkabels, E-lock kabels, omkeringskabels en motorfase kabels). Bij het aansluiten van deze 4 groepen kabels kan de E-bike normaal functioneren.
2. Bovendien hebben deze controllers andere optionele functies, gebruikers kunnen ze aansluiten volgens hun toepassingen.

Inbegrepen in de verpakking:
1 x 48V 1500W borstelloze motorcontroller
