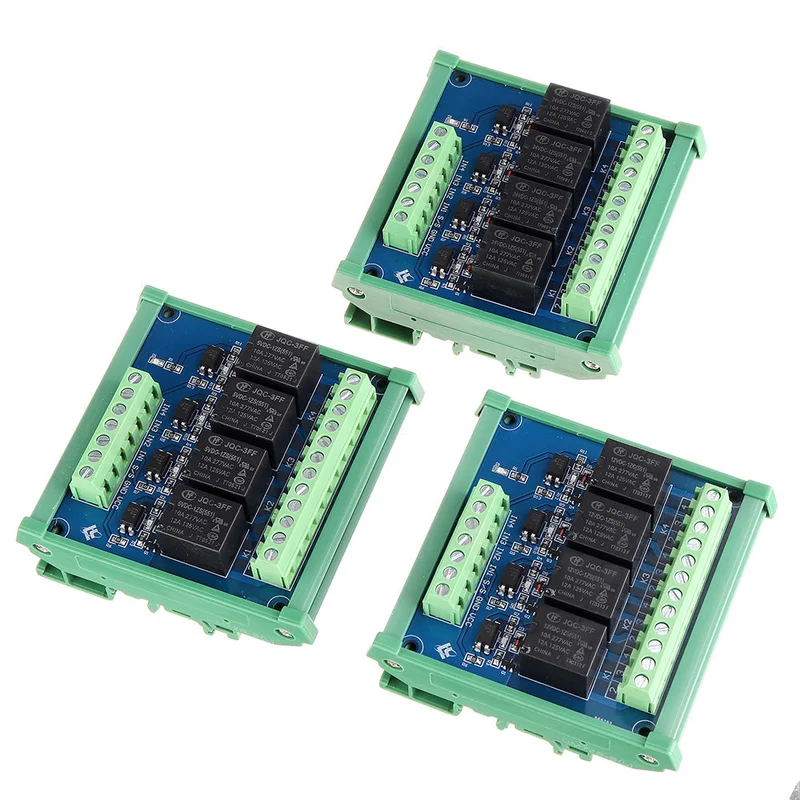

4-Kanaals optocoupler isolatie relais module 5V/12V/24V-Snelle verzending

Description

Structuurkenmerken:1. Gebruik van betrouwbare relais voor stabiele prestaties;2. Ondersteunt twee invoermodi: positieve en negatieve controle;3. Elk kanaal heeft een LED-indicator voor een intuïtieve weergave van de status;4. Optocoupler-isolatie voor verbeterde anti-interferentie en isolatie;5. Voeding en besturingsterminals worden onafhankelijk geregeld;6. Ontwerp voor installatie op DIN-rail, eenvoudig en snel te specificaties:1. Trekkersignaal: DC 5V / 12V / 24V (optioneel)2. Elke triggersignaalstroom: 5mA3. Voedingsspanning: DC 5V / 12V / 24V4. Elke spoelstroom: 18,8 mA5. Contacttype: één normaal open en één normaal gesloten (enkele pool)6. Maximale laadstroom per contact: 10A7. Actietijd: minder dan 12 ms8. Reset tijd: minder dan 4 ms9. Maximale schakelfrequentie: 18000 keer per uur10. Mechanische levensduur: meer dan 20 miljoen schakelingen11. Relaisinstallatie: plug-in type (nee)12. Installatiemethode: DIN-standaard railinstallatie
Bedrading voor positieve controle:1. Voedingsingangsaansluiting:VCC is verbonden met de positieve spanning, GND met de negatieve spanning en S/S met de negatieve spanning.IN1 en IN2 zijn verbonden met de positieve spanningsregeling, IN1 bestuurt K1, IN2 bestuurt K2.2. Controle apparaatuitgang:De uitgangsaansluiting is gemarkeerd met 2, 3 en 4; 3 is een gemeenschappelijk punt, 2 is normaal open en 4 is normaal gesloten. K1 en K2 betekenen dat twee relais actief voor negatieve controle:1. Voedingsingangsaansluiting:VCC is verbonden met de positieve spanning, GND met de negatieve spanning en S/S met de positieve spanning.IN1 en IN2 zijn aangesloten op de negatieve spanningsregeling, IN1 regelt K1, IN2 regelt K2.2. Controle apparaatuitgang:De uitgangsaansluiting is gemarkeerd met 2, 3 en 4; 3 is een gemeenschappelijk punt, 2 is normaal open en 4 is normaal gesloten. K1 en K2 betekenen dat twee relais actief zijn.
Pakket bevat:
1 x relaisbord
