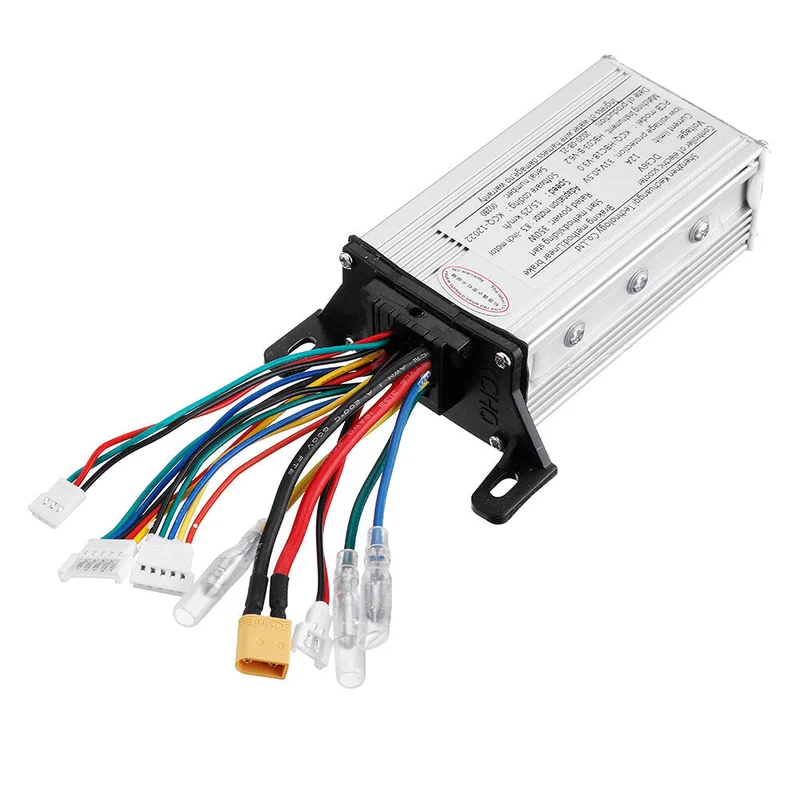

36V 350W 12A XT30 motorcontroller voor elektrische scooter en fiets-Snelle verzending

Description

Waarschuwing:

Deze controller is geschikt voor de XT30 motor. Controleer of uw motor dit model is, anders is de controller niet geschikt.

Specificaties:

Instructies:

1. Boot: Druk lang op de aan/uit-knop (ongeveer 1 seconde). De zoemer klinkt twee keer.

2. Afsluiten: Houd de aan/uit-knop 3 seconden ingedrukt om uit te schakelen. De zoemer klinkt twee keer.

3. Verlichting: In ingeschakelde toestand, druk kort op de knop (binnen 1 seconde) om de voor- en achterlichten in te schakelen. De koplampen blijven aan en de achterlichten knipperen.

4. Rem: Elektronische rem + schijfremmen. Het achterlicht blijft branden tijdens het remmen.

5. Versnellingsschakelaar: In de aan-status is de standaardinstelling de lage snelheid. Druk twee keer op de knop (twee keer binnen één seconde) om de versnelling te wisselen; groen is lage versnelling, rood is hoge versnelling.

6. Batterijweergave: 33V-36V: het eerste lampje brandt continu. 36V-37V: één of twee lampjes branden continu. 37V-38.5V: één of twee lampjes branden continu. 38.5V of meer: één, twee, drie of vier lampjes branden continu. Laagspanningsalarm: het eerste lampje knippert wanneer de batterij onder de 33V komt en de zoemer klinkt 6 keer.

7. Snelheidsmodus laagspanningsalarm: de snelheidslimiet is ongeveer 15 km/u. Wanneer de spanning terugkeert naar 37V, moet de gashendel terug naar de beginpositie om de lage spanning vrij te geven en terug te keren naar normaal bedrijf.

8. Cruisecontrol: De snelheid moet ongeveer 6 seconden stabiel zijn om de cruisecontrol automatisch te starten. Na het instellen van de cruise kan de gashendel worden losgelaten; druk op de rem of druk opnieuw op de gashendel om de cruisecontrol te deactiveren en terug te schakelen naar handmatige modus.

9. Snelheid: De lage versnelling is 15 ± 2 km/u; de hoge versnelling is 25 ± 2 km/u.

10. Automatische uitschakeling: De controller schakelt automatisch uit na 10 minuten zonder bediening.

Vermogensweergave:

1) Spanning 38.2V-42V: alle lampjes branden continu.

2) Spanning 36.6V-38.2V: de eerste vier lampjes branden continu.

3) Spanning 34.5V-36.6V: de eerste drie lampjes branden continu.

4) Spanning 32.8V-34.5V: de eerste twee lampjes branden continu.

5) Spanning 31.5V-32.8V: het eerste lampje brandt continu.

6) Spanning 30-31.5V: het laatste lampje knippert.

7) De motor schakelt uit bij een spanning lager dan 31V.

Foutcodes:

1) E1: Motorhal.

2) E2: MOS-fout of kortsluiting in de motorfaselijn.

3) E3: Remstoring.

4) E4: Stuurfout.

5) E5: Onderspanningsbeveiliging.

6) E6: Communicatiefout instrument/besturing.

7) E7: Overspanningsbeveiliging.

8) E8: Controller op amp storing.

9) E9: Blokkeerbeveiliging.

Bedradingsschema:

Netsnoer: grote zwarte en rode draad.

Motordraad: blauwe, groene en gele draad.

Zaaldraad: rode, gele, blauwe, groene en zwarte draad.

Achterlichtdraad: kleine rode en zwarte draad.

Software Brandende lijn: groene, rode en zwarte draad.

Communicatielijn: groene, blauwe, zwarte, rode en gele draad.

Pakket bevat:
