Description
Voorzien van:
- Dit is de koel witte RGBW versie.
- Dit bord is ‘gesplitst’, de ene helft is de RGB die je kent en waar je van houdt, de andere helft is een witte LED met gele fosfor. Niet verlicht lijkt het op een eigeel. Verlicht is deze waanzinnig helder en kan worden bestuurd met 8-bit PWM per kanaal (8 x 4 kanalen = 32-bit kleur totaal).

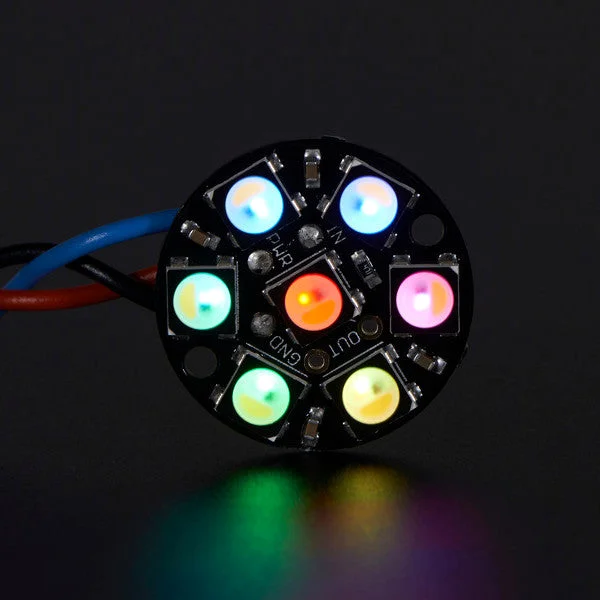

- Er zijn zeven kleine 5050 (5mm x 5mm) slimme RGBW LED’s op een mooie, ronde printplaat gemonteerd met bevestigingsgaten en een kettingbaar ontwerp, zodat je slechts één microcontroller pin kunt gebruiken om zoveel mogelijk te bedienen! Elke LED is adresseerbaar, aangezien de driver chip in de LED is geïntegreerd. Elke LED heeft een constante stroomsnelheid van ~ 18mA, zodat de kleur zeer consistent blijft, zelfs als de spanning varieert. Er zijn geen externe stootweerstanden nodig om het ontwerp slank te houden. Voeding met 5VDC (4-7V werkt ook).
- Gebruik het 800 KHz-protocol, wat specifieke timing vereist. De PWM-snelheid is ~ 400 Hz, wat goed werkt, maar merkbaar is als de LED beweegt. Ter vergelijking: DotStars hebben een PWM-snelheid van 20 KHz, waardoor pixelatie niet zichtbaar is bij beweging en het mengen erg soepel verloopt. (DotStars worden aanbevolen als je ze kunt gebruiken).
- De LED’s zijn ‘chainable’ door de uitgang van de ene LED aan te sluiten op de ingang van een andere. Er is één datalijn met een zeer timing-specifiek protocol. Een realtime microcontroller is nodig, zoals een AVR, PIC, mbed, enz. Het kan niet worden gebruikt met een op Linux gebaseerde microcomputer of geïnterpreteerde microcontroller zoals de netduino of Basic Stamp. Onze bibliotheek ondersteunt deze pixels! Omdat het met de hand afgestemde assemblage vereist, is het alleen voor AVR-cores, maar anderen hebben deze chipstuurprogrammacode mogelijk geporteerd, dus kijk eens rond. Een 8MHz of snellere processor is vereist.
- Komt als een enkel ronde bord met 7 individueel adresseerbare RGBW LED’s die zijn gemonteerd en getest.
Beschrijving:
- Diameter: 22.95mm / 0.9″
- Gewicht: 1,4 gram
- Kan gebruik maken van WS2812B of SK6812-gebaseerde LED’s. Ze hebben dezelfde helderheid, kleur en protocol.
Pakket bestaat uit:
- 3 x LED-bord
