3 Stuks PWM naar spanningsomzettingsmodule 0-100 PWM naar 0-10V spanning-Snelle verzending

Description

Beschrijving:

• Gebruik van single-chip embedded technologie.

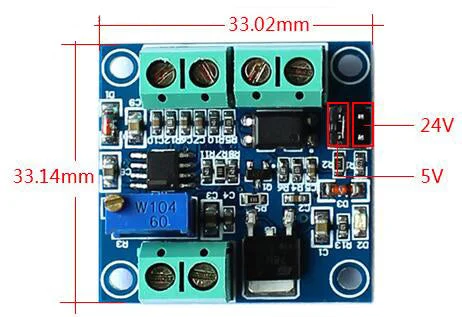

• Piek 4.5V tot 10V niveau, jumper ingesteld op 5V. Dit signaalniveau is voornamelijk bedoeld voor conventionele industriële besturingskaarten (zoals MACH3-kaarten) met een 5V CPU-interface.
• Eenvoudig te bedienen, kan worden afgesteld met een potentiometer.
• Selecteer het bereik van het signaalinvoerniveau PWM via een korte kap.
• Module is klein, gemakkelijk te dragen en te gebruiken.
• Bedrijfsspanning van de module: DC12V-30V (vermogensvereisten: groter dan 100mA).
• PWM ontvangstfrequentiebereik van het signaal: 1KHz-3KHz.
• Piek 12 tot 24V niveau, jumper ingesteld op 24V. Dit signaalniveau is voornamelijk gericht op de conventionele PLC-interface.
• Conversiebereik: 0% -100% PWM naar 0-10V spanning.
• Toelaatbare fout: 5%.

Pin Definitie:

• VCC: werkkracht 12-30V
• GND: gemalen
• PWM: invoer PWM-signaal positief
• GND: ingangsspanning grond
• VOUT: uitgangsspanning: 0-10V
• GND: output ground

Pakket inbegrepen:

• 3 x PWM naar spanningsomzettingsmodule 0-100% PWM naar 0-10V spanning
