Description
Voorzien van:
De INA333 is een instrumentatieversterker met een laag vermogen en een uitstekende nauwkeurigheid. De versterking kan worden ingesteld van 1 tot 1000 met een enkele externe weerstand.
De INA333 is ontworpen voor het gebruik van industriestandaard versterkingsvergelijkingen: G = 1 + (100kΩ / RG)
Specificaties:
- Lage offset-spanning: 25μV (max), G ≥ 100
- Lage drift: 0,1μV / °C, G ≥ 100
- Laag geluidsniveau: 50nV / √Hz, G ≥ 100
- Hoge common-mode-afwijzingsverhouding (CMRR): 100dB (minimaal), G ≥ 10
- Lage ingangsbiasstroom: 200pA (max)
- Lage ruststroom: 50μA
- Ingangsspanning: (V–) + 0.1V tot (V +) – 0.1V
- Uitgangsspanning: (V–) + 0,05 V tot (V +) – 0,05 V
- Bedrijfstemperatuurbereik: -40 °C tot + 125 °C
- Gefilterde RFI-invoer
- Voedingsbereik: 1,8 V tot 5,5 V (enkele voeding), ± 0,9 V tot ± 2,75 V (dubbele voeding)
Toepassing:
Brugversterkers, elektrocardiogram (ECG) versterkers, druksensoren, medische instrumenten, draagbare instrumenten, thermokoppelversterkers, resistieve temperatuurdetectoren (RTD) sensorversterkers, gegevensverzameling, enz.
Gebruiksaanwijzing:

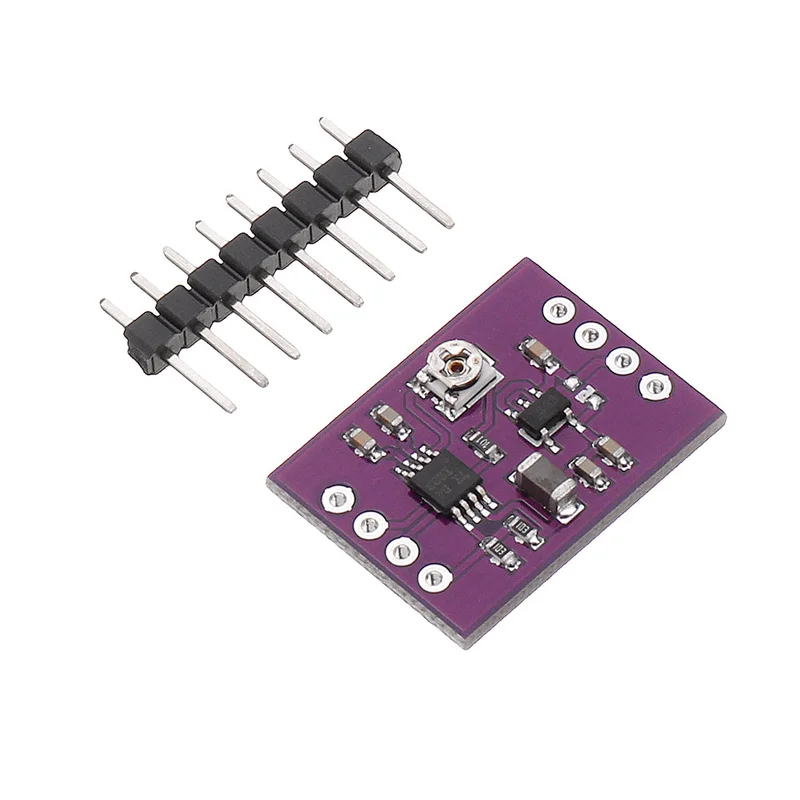

De ingebouwde 3,3 V LDO-regulatorchip met lage uitval levert rechtstreeks stroom aan de INA333-versterker. De versterker gebruikt een single-ended stroomvoorziening, V- is verbonden met GND en V+ is verbonden met de 3.3V-uitgang van de LDO. De versterker gebruikt een 3.3V single-ended voeding.
VIN+ is de niet-inverterende invoer, VIN- is de inverterende invoer. R3 op het bord is niet gesoldeerd. VCC-regulator LDO-ingang 5V.
Pakket inbegrepen:
