Description
Omschrijving:
1. Zet het vermogensrelais aan en vertraag de aanzuiging. Na het aansluiten van 12V voeding aan het relais, zal het relais niet onmiddellijk inschakelen. De uitgangstoestand van het relais is: normaal open en openbare ontkoppeling, normaal gesloten en openbare geleiding; wanneer de vertraging 1-10 seconden is (instelbaar), schakelt het relais in. Op dat moment is de uitgangstoestand van het relais: normaal open en openbare geleiding, vaak gesloten en openbare ontkoppeling; zolang de module continu van stroom wordt voorzien, blijft deze status behouden.
2. Instelbare vertragingstijd (0-10 seconden).
3. Een potentiometer kan de vertragingstijd verlengen.
4. Verhoogde capaciteit C1 kan de vertragingstijd verlengen.
5. Indicatielampje voor ingangsspanning.
6. Aanzuigindicator met relais.
7. Regelbare 220V / 10A AC-apparatuur (maximale besturingscapaciteit 2000 W).
8. Het relais heeft continue stroombescherming.
9. Vertragingstijdformule: T = 1.1RC. Bijvoorbeeld: capaciteit 100uF weerstand 100KΩ = 1,1 * 100000 * 0,0001 = 11 seconden.
Specificaties:
Afmetingen: 6.8CM x 2.1CM
Hoofdchip: NE555
Werkspanning: 12V DC
Pakket inbegrepen:

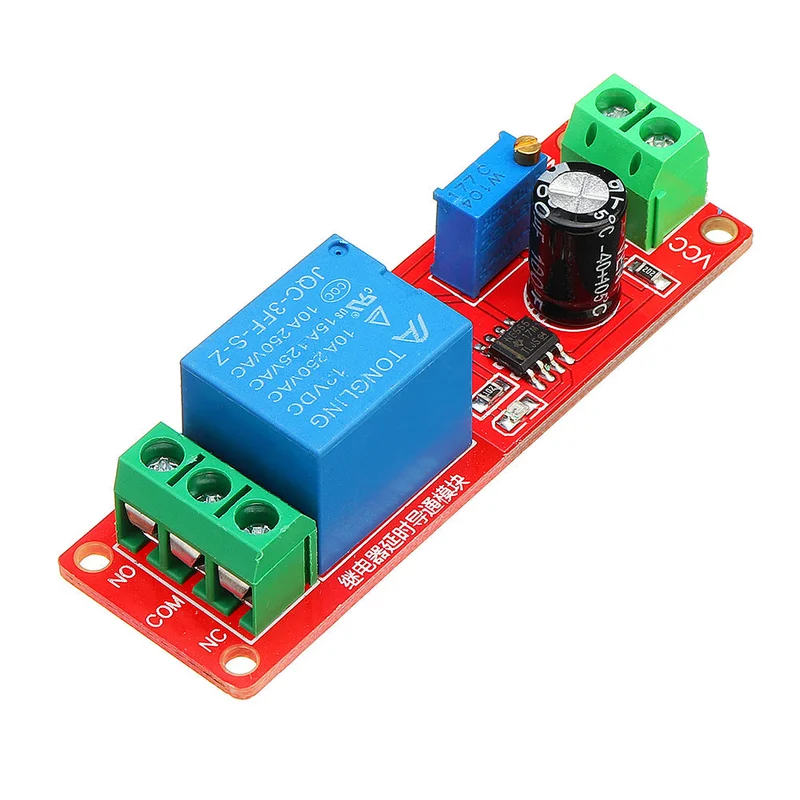

3 x NE555 chip tijdvertragingsrelaismodule
