Description

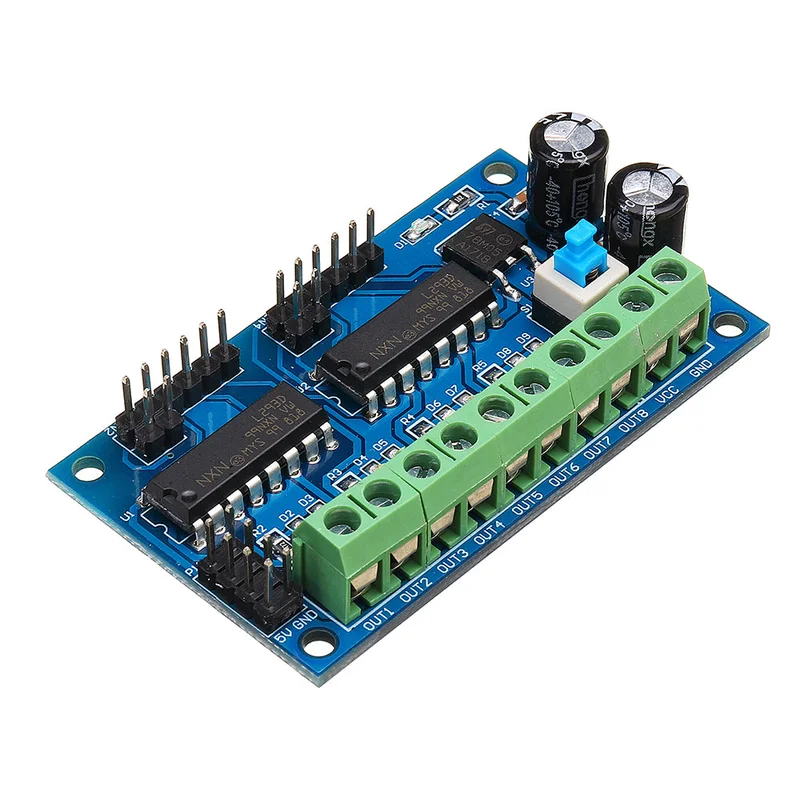

Omschrijving:Deze motorstuurmodule kan vier DC-motoren rechtstreeks aansteken, ideaal voor een 4WD module ondersteunt een algemene motorstroom tot 1A, met een vereiste stroom van slechts 100-300mA per motor om aan de besturingsbehoeften te de bidirectionele stappenmotorinterface kunt u zowel vierfasige vijfdraads stappenmotoren als tweefasige vierdraads stappenmotoren aansteken, wat perfect is voor nauwkeurige module kan eenvoudig worden aangesloten op stuurinrichtingen en andere randapparatuur, en biedt de mogelijkheid om de batterij op te laden via een module maakt gebruik van de originele L293D-chip en hoogwaardige aluminium elektrolytische condensatoren voor stabiliteit en betrouwbaarheid van het module kan DC-motoren van 4-16V aansteken en biedt een 5V output-interface (minimale invoer van 6V). U kunt een 5V microcontroller aansluiten voor een lage rimpelspanning, en eenvoudig de snelheid en richting van de motor regelen.
Specificaties:
Chauffeurschip: L293D dubbele DC-motorstuurchip H-brugVoedingsspanning Vs: +5V tot +16V; voor interne voeding is 6V tot 16V vereistPiekstroom Io: 1ALogisch bedrijfsstroombereik: 0 ~ 36mAIngangsspanning regelsignaal (IN1-IN8):Laag niveau: -0.3V tot 1.5VHoog niveau: 2.3V tot VssIngangsspanning schakel signaal (EN1-EN4):Laag niveau: -0.3V tot 1.5V (stuursignaal ongeldig)Hoog niveau: 2.3V tot Vss (besturingssignaal)Maximaal opgenomen vermogen: 20W (bij 75 °C)Opslagtemperatuur: -25 °C tot +130 °CAfmetingen van de module: 37 mm x 90 mmExtra uitbreidingen: aansturing van richtingaanwijzers en andere logische bevat:
3 x L293D 4 DC-motoraandrijfmodules
