Beschrijving:
Opmerking: Deze module is niet geschikt voor het iOS-systeem.

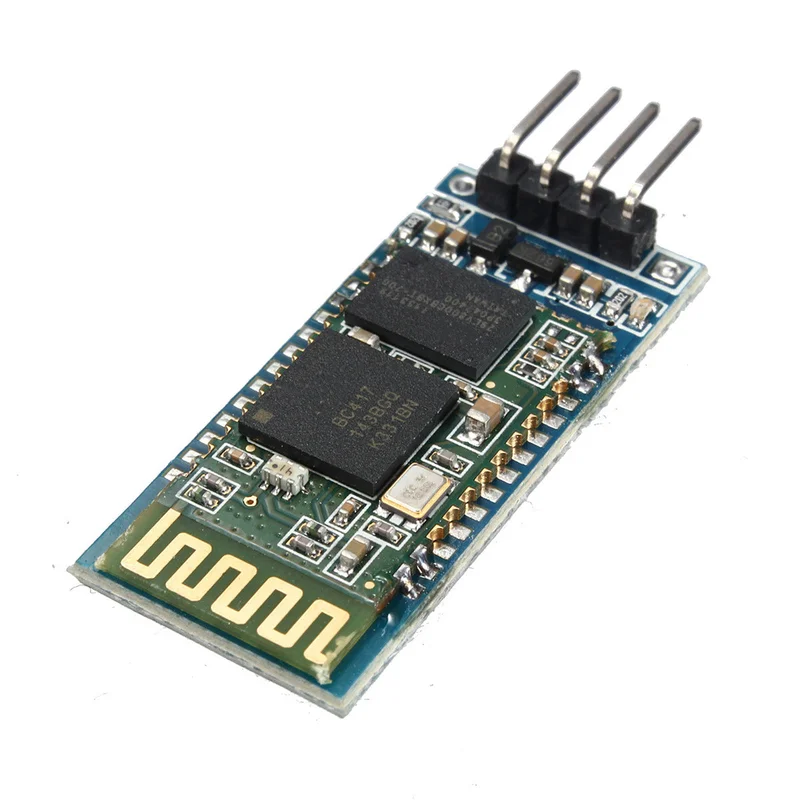

De HC-06 module heeft een interface met VCC, GND, TXD, RXD en een KEY pin voor het wissen van de koppelingsinformatie.
De LED geeft de Bluetooth-verbindingsstatus aan: een langzame knippering betekent dat de module is gekoppeld, maar geen slave-verbinding heeft. Volg altijd de machine die verbonden is.
De LDO ingangsspanning ligt tussen 3,6 en 6V. De ongepaarde stroom is ongeveer 30mA, terwijl de gekoppelde stroom 10mA is. Voorkom een ingangsspanning van meer dan 7V en sluit geen omgekeerde spanning aan!
De interface werkt op 3.3V en kan direct worden aangesloten op verschillende microcontrollers (51, AVR, PIC, ARM, MSP430, etc.). Een 5V MCU kan ook rechtstreeks worden aangesloten, maar gebruik geen MAX232.
De effectieve afstand is tot 10 meter; afstanden van meer dan 10 meter zijn mogelijk, maar de kwaliteit van de verbinding kan niet gegarandeerd worden.
De module ondersteunt full-duplex seriële communicatie zonder dat kennis van het Bluetooth-protocol vereist is. Het ondersteunt 8 databits, 1 stopbit en geen pariteit, wat de meest gebruikte communicatiestandaard is. Andere indelingen worden niet ondersteund.
Het is mogelijk om een Bluetooth-verbinding tot stand te brengen via AT-opdrachten, waarmee je de baudrate en het wachtwoord kunt instellen. Deze parameters worden opgeslagen en de Bluetooth-verbinding schakelt automatisch over naar de pass-throughmodus.
De draadloze seriële Bluetooth-poort wordt geleverd met een gratis verlengkabel.
Inclusief transparante krimpbuis voor bescherming tegen stof en met een zekere mate van antistatische eigenschappen.
Afmetingen: 3,57 cm x 1,52 cm
Tips:
TXD: de zender, moet normaal gesproken worden aangesloten op de RXD van een ander apparaat voor communicatie.
RXD: de ontvanger, normaal gesproken aangesloten op de TXD van een ander apparaat voor communicatie.
Pakket bevat:
3 x HC-06 draadloze Bluetooth transceiver
