Description

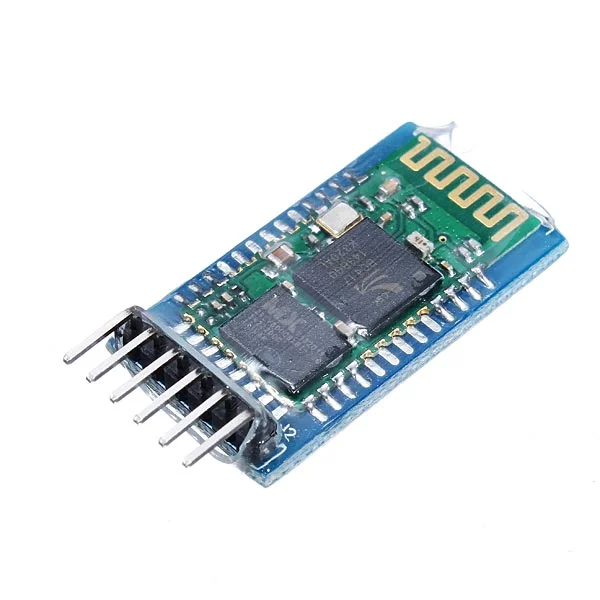

3 stuks draadloze Bluetooth seriële module met basisplaat
Opmerking: Deze module is niet geschikt voor het iOS-systeem.
Pin seriële poort beschrijvingen:
- PIO8: Verbindt met LED, geeft de werkstatus aan. Na inschakeling van de module knippert de LED in verschillende intervallen afhankelijk van de status.
- PIO9: Verbindt met LED, geeft aan wanneer de module succesvol is verbonden. Na een succesvolle Bluetooth-pairing blijft de LED continu branden.
- PIO11: Statusschakelpin (hoog niveau) – AT-opdrachtreactie op de werkstatus; laag niveau of hangend – normale Bluetooth-werkstatus.
De module is voorzien van een resetcircuit om de module opnieuw op te starten.
Hoofdmodule instellingen stappen:
- Stel PIO11 in op hoog.
- Zet de module aan, zodat deze in de AT-reactiestatus komt.
- Gebruik HyperTerminal of een ander serieel gereedschap, stel de baudrate in op 38400, 8 databits, 1 stopbit, geen pariteit, geen flow control.
- Stel PIO in op laag, herstart de module om deze als hoofdmodule in te stellen en automatisch verbinding te maken met andere modules.
Voorzieningen:
- Voeding: 6V – 4,5V;
- Ondersteunt verbinding met Android-telefoons via Bluetooth;
- Standaard baudrate: 9600, kan worden aangepast volgens het gegevensblad;
Pakket inbegrepen:
- 3 x draadloze Bluetooth seriële module
